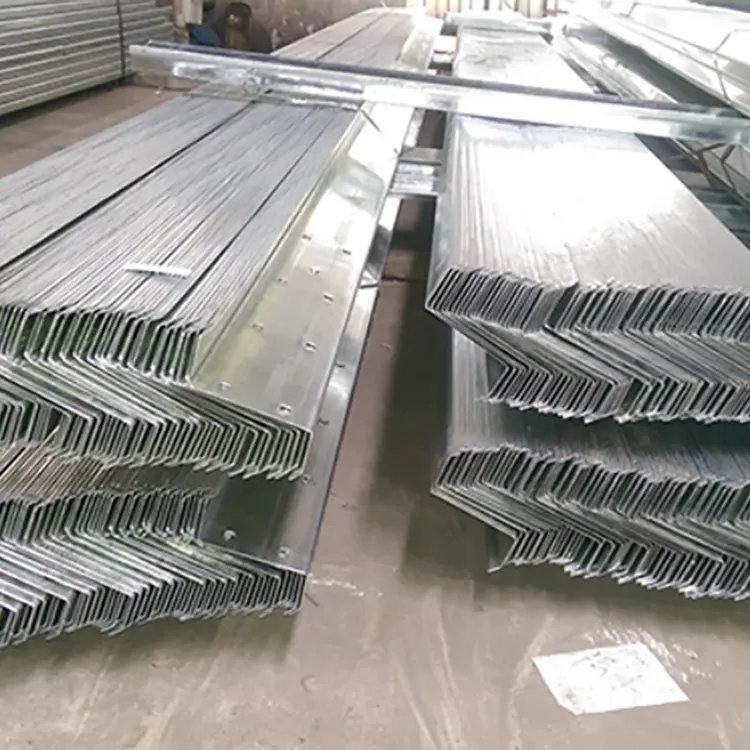

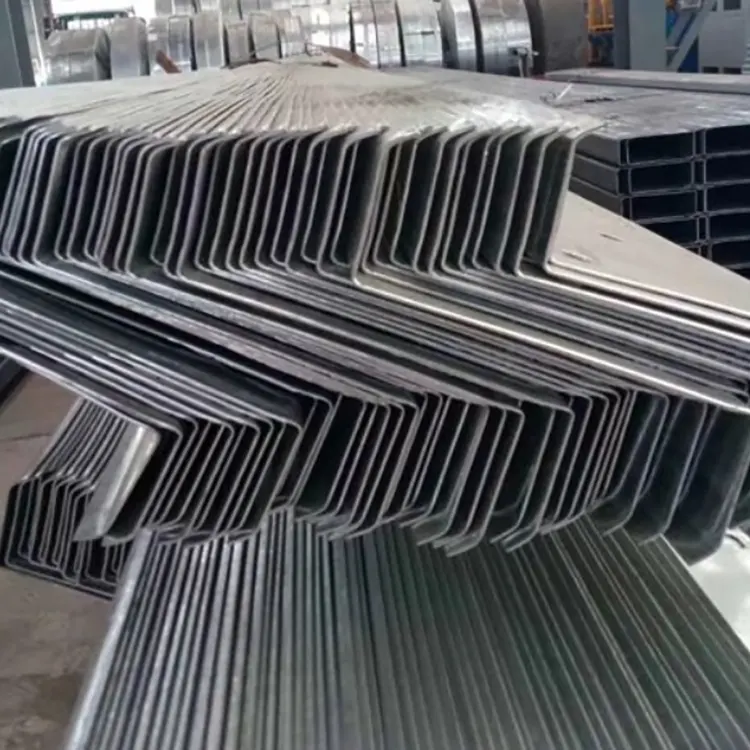

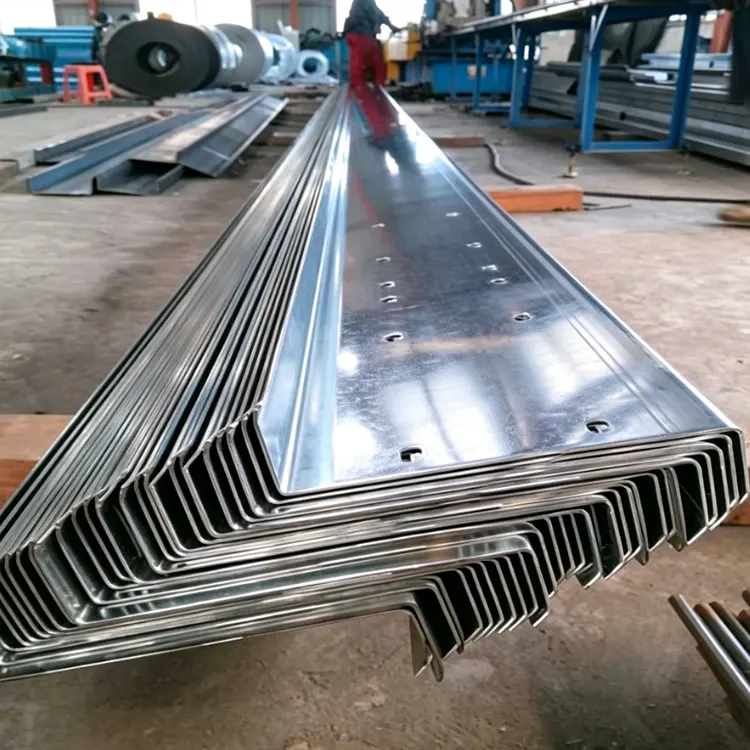

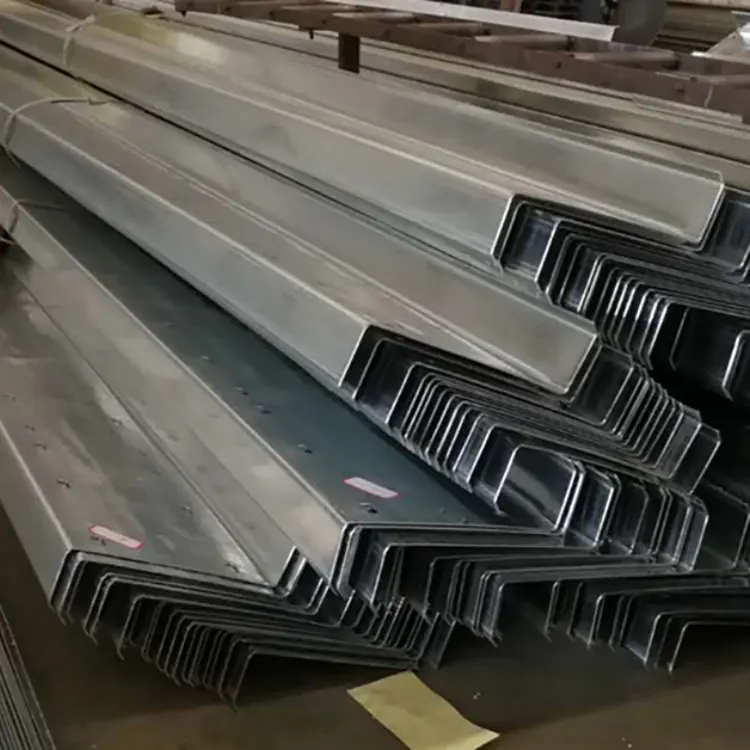

تتميز قناة Z المصنوعة من الألومنيوم والزنك والمغنيسيوم الصيني من Shixinda بسطح مدمج مع طبقة حماية ثلاثية من سبيكة الزنك والألومنيوم والمغنيسيوم. تم تعزيزه بكمية ضئيلة من السيليكون لتحسين أداء الالتصاق. يتم دمجه مع عمليات الطلاء المقاومة لبصمات الأصابع وغير الكروم المثبتة في المصنع. العملية بأكملها خالية من المواد الضارة بالكروم سداسي التكافؤ، وتلبي معايير التصدير العالمية لحماية البيئة.
المنتج يعتمد هيكل مقطعي ثنائي الاتجاه على شكل حرف Z. يمكنها تحقيق الاتصال الطولي المستمر وتحمل القوة للسقف. تتميز الحواف والزوايا والمواضع المطوية للمقطع العرضي بطبقات موحدة وكثيفة. بعد الثني البارد، التثقيب، القطع، وغيرها من العمليات المعالجة، تظل الطبقة الواقية سليمة. إنها عبارة عن مادة رئيسية لهيكل فولاذي مسبق الصنع عالي الجودة تحل محل المقاطع المجلفنة بالغمس الساخن التقليدية.
المادة الأساسية: الفولاذ الهيكلي عالي القوة S250GD/S350GD/S550GD؛
الطلاء: سبيكة ثلاثية Zn-Al-Mg، النسبة التقليدية: زنك 85% - 90%، ألومنيوم 3% - 6%، مغنيسيوم 1.5% - 3%، مع إضافة السيليكون لتعزيز التصاق الطلاء؛
هيكل التشكيل: القسم القياسي هو الارتفاع H × الحافة العريضة B × حافة الحافة الصغيرة C × سمك الجدار t، مفصل اللفة ثنائي الاتجاه على شكل Z، يمكن ربطه بشكل مستمر، يختلف عن الفولاذ على شكل C مع مفصل لفة واحد؛
المعالجة السطحية: يتضمن معيار المصنع التخميل الخالي من الكروم + طلاء مقاوم لبصمات الأصابع، وصديق للبيئة بدون الكروم سداسي التكافؤ.
1. سبيكة ثلاثية ذاتية الشفاء مضادة للتآكل، حماية شاملة للمقطع العرضي
2. تصميم خفيف الوزن من مادة أساسية عالية القوة، تحمل قوة هيكلية أكثر علمية
3. عملية حماية البيئة خالية من الكروم، متوافقة مع الامتثال للتصدير العالمي
4. القدرة على التكيف معالجة قوية، طلاء دائم دون تقشير
1. متطلبات بيئة التخزين: يجب وضع المنتج النهائي في منطقة تخزين جافة وجيدة التهوية. تجنب التراكم على المدى الطويل والظروف المغلقة لمنع تكثيف الرطوبة وتكوين علامات الماء التخميلية على السطح، مما يضمن سلامة المظهر والأداء المضاد للتآكل.
2. معايير البناء والتركيب: عند تركيب قناة Z من الألومنيوم والمغنيسيوم والزنك، يوصى باستخدام نفس ملحقات مادة الزنك والألومنيوم والمغنيسيوم لتجنب التآكل الكهروكيميائي الناتج عن التلامس بين المعادن المختلفة. يحظر بشدة الضرب العنيف الذي يؤدي إلى تآكل الطبقة الواقية للملف الشخصي.
3. التكيف مع ظروف العمل الخاصة: بالنسبة لسيناريوهات التآكل الشديدة مثل الأحماض القوية والقلويات القوية، فمن الضروري الإبلاغ عنها مسبقًا. يمكن توفير إصدارات مخصصة من طلاء السبائك السميكة للتكيف مع الخدمة طويلة المدى في البيئات شديدة التآكل.
4. تعليمات الصيانة للمراحل اللاحقة: لا تحتاج قطاعات الزنك والألومنيوم والمغنيسيوم إلى طلاء سنوي لمقاومة التآكل. الصيانة اليومية تتطلب فقط تنظيف الغبار السطحي. لا توجد تكاليف تشغيل وصيانة مرهقة، كما أنه يزيل مشكلة التجديد والإصلاح المتكرر للمقاطع التقليدية.
| فئة المعلمة | البند الفني | المعلمات التفصيلية والقيم القياسية | الشرح الأساسي وسيناريوهات التطبيق |
| مواصفات أبعاد القسم | تنسيق العلامات | Z H×B×C×t (الارتفاع × عرض الحافة × طول التفاف الحافة × سمك الجدار) | معيار وضع العلامات الصناعية العالمية؛ يتيح الشكل Z ذو اللفة المزدوجة الربط المستمر |
| ارتفاع القسم ح | 60/80/100/120/140/160/180/200/220/250/300 ملم | مجموعة كاملة من الأحجام القياسية المتوفرة في المخزون، وتتوفر ارتفاعات مخصصة غير قياسية | |
| عرض شفة ب | 40/50/60/70/80/90/100 ملم | العرض القياسي مطابق للارتفاع المقابل لتحقيق ضغط هيكلي متوازن | |
| طول حافة الضفيرة C | 10/15/20/25/30 ملم | يحسن الصلابة الالتوائية للقسم ويتجنب التشوه أثناء التثبيت | |
| سمك الجدار ر | 1.2/1.5/1.8/2.0/2.3/2.5/2.75/3.0 ملم | 1.5 ~ 2.5 مم للأقواس الشمسية؛ 2.5 ~ 3.0 مم لمباني المصانع ذات التحميل الثقيل | |
| الطول القياسي | الطول القياسي: 6 م، الأطوال المخصصة من 3 م إلى 12 م متوفرة | فتحات التركيب المثقوبة مسبقًا اختيارية لتبسيط البناء في الموقع | |
| طلاء المواصفات الفنية | تكوين الطلاء الرئيسي | Zn≈87%، Al≈5%، Mg≈2.5%، مع إضافة السيليكون النزر | طلاء ثلاثي من سبائك Zn-Al-Mg بالغمس الساخن مع تخميل خالٍ من الكروم صديق للبيئة |
| درجة الطلاء والوزن | ZM70: 70 جم/م2 إجمالي كلا الجانبينZM120: 120 جم/م2 إجمالي كلا الجانبينZM150: 150 جم/م2 إجمالي كلا الجانبينZM275: 275 جم/م2 إجمالي كلا الجانبين | الدرجات الصناعية المعتمدة على نطاق واسع. ZM150 يساوي طلاء GI275 المجلفن بالغمس الساخن في الأداء المضاد للتآكل | |
| أداء الطلاء الرئيسي | مقاومة رش الملح 5-10 مرات أعلى من الفولاذ المجلفن العادي بالغمس الساخن. وظيفة الإصلاح الذاتي للشق | يقوم تلقائيًا بتشكيل طبقة سلبية على الأسطح المقطوعة أو المحفورة لمنع الصدأ في الأقسام | |
| الانتهاء من السطح | سطح Zn-Al-Mg طبيعي لامع بدون تبقع؛ فيلم التخميل المضاد للبصمة والخالي من الكروم | خالٍ من الكروم سداسي التكافؤ، ومتوافق مع معايير التصدير في الاتحاد الأوروبي، ومقاوم للبقع وبصمات الأصابع | |
| المواصفات الميكانيكية للركيزة | درجة الصلب | S250GD+ZM، S350GD+ZM، S550GD+ZM | ركائز فولاذية هيكلية قياسية وطنية مع طلاء Zn-Al-Mg، ودرجات كاملة عالية القوة اختيارية |
| قوة العائد | S250GD: ≥250MPaS350GD: ≥350MPaS550GD: ≥550MPa | تحقق الركيزة عالية القوة قدرة تحميل عالية مع جدار رقيق وانحراف منخفض للهياكل طويلة المدى | |
| قوة الشد | S250GD: 330~450MPaS350GD: 420~520MPaS550GD: 600~700MPa | يلبي المتطلبات الميكانيكية للفولاذ الهيكلي لجميع مستويات التحميل | |
| معدل الاستطالة | S250GD: ≥22% S350GD: ≥18% S550GD: ≥12% | يضمن أداءً ممتازًا للتشكيل على البارد؛ لا يوجد تقشير أو مسحوق بعد الانحناء 180 درجة | |
| معايير المعالجة والامتثال | المعايير المعمول بها | GB/T 33243 (الصين)، EN 10346 (الاتحاد الأوروبي)، JIS G3323 (اليابان)، ASTM A1046M (الولايات المتحدة الأمريكية) | متوافقة مع المعايير المحلية والدولية الرئيسية، والتي تنطبق على جميع مشاريع التصدير |
| تكنولوجيا المعالجة | تشكيل لفة على البارد، واللكم، وقطع البلازما، واتصال الترباس متاح | يتم تصنيعها مسبقًا في المصنع، ولا تحتاج إلى معالجة ثانوية مضادة للتآكل في الموقع | |
| معيار التعبئة | ورق داخلي مقاوم للماء + حزمة شريط فولاذي، حزمة مقاومة للرطوبة والصدأ بدرجة التصدير | يتجنب بشكل فعال صدأ الطلاء أثناء النقل المحلي والبحري لمسافات طويلة |

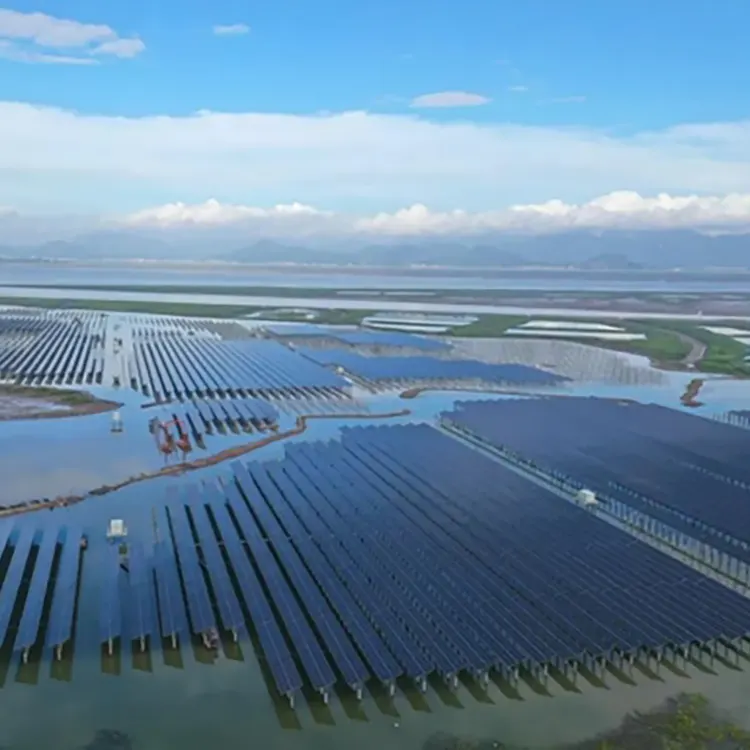

مشروع التآزر بين الطاقة السمكية الساحلية البحرية بقدرة 258 ميجاوات في هايشينغ بمقاطعة خبي
البيئة: السهول الطينية الساحلية، والضباب الملحي العالي، والرطوبة العالية، والتآكل المستمر بسبب رطوبة مياه البحر.
المواد: Z140×50×20×2.0 فولاذ من النوع Z من الزنك والألمنيوم والمغنيسيوم، طلاء ZM150، مادة أساسية S350GD.
نقاط الألم الأساسية: الدعامات العادية المجلفنة بالغمس الساخن تتآكل عند حواف القطع خلال 3-5 سنوات، وتكلفة الصيانة مرتفعة للغاية.
مزايا الاختيار: حواف قطع الزنك والألمنيوم والمغنيسيوم ذاتية الإصلاح، ومقاومة الضباب الملحي أعلى 6 مرات من الجلفنة العادية؛ تتعرض الوصلات الفولاذية من النوع Z للقوة بشكل مستمر، وتقلل المسافات الكبيرة من الحزم الرئيسية، ويتم تقليل الاستخدام الإجمالي للصلب بنسبة 18%؛ لا تتطلب دورة محطة الطاقة التي تبلغ مدتها 25 عامًا إزالة الصدأ والطلاء بشكل ثانوي
تعليقات العملاء: في السابق، كنا نستخدم دعامات عادية مجلفنة بالغمس الساخن. بعد 3 سنوات من الإنتاج، تعرضت الحواف المقطوعة للدعامات لصدأ شديد، وكان علينا إنفاق المال على إزالة الصدأ والطلاء كل عام. بعد الاستبدال بالفولاذ من النوع Z من الزنك والألومنيوم والمغنيسيوم Shixinda، لم تكن هناك حاجة إلى معالجة إضافية مضادة للتآكل أثناء القطع والحفر في الموقع. بعد 5 سنوات من الإنتاج، لم تكن هناك بقع صدأ على المقطع العرضي، وكانت المتانة في بيئة الضباب الملحي أعلى بكثير. تم تخفيض تكاليف تشغيل وصيانة محطة توليد الكهرباء بشكل مباشر بأكثر من النصف.
A1: يستخدم طلاء ثلاثي من سبائك الزنك والألمنيوم والمغنيسيوم ذاتي الإصلاح، وهو خالي من الكروم وصديق للبيئة، مما يضاعف عمر مقاومة التآكل. يمكن للحواف المقطوعة أن تمنع الصدأ تلقائيًا، وأدائها يفوق بكثير أداء المنتجات المجلفنة العادية.
A2: إنها مناسبة لبيئات خاصة مثل التربية وسلسلة التبريد، ومقاومة لتآكل الأمونيا. لن ينتج عنها حطام الصدأ الذي يلوث الموقع والبضائع.
A3: السلسلة بأكملها لديها عملية تخميل خالية من الكروم، والتي تتوافق مع المعايير البيئية الدولية ويمكن أن تمر بسلاسة من خلال القبول الجمركي والهندسي.
A4: يتمتع الطلاء بقدرة التصاق قوية للغاية. لن يؤدي الثني واللكم والقطع إلى تقشير الطلاء. يبقى الأداء المضاد للتآكل دون تغيير بعد المعالجة.
A5: يمكن للمواد الأساسية عالية القوة أن تحل محل المواد السميكة بمواد أرق، مما يقلل بشكل فعال من حمل السقف، ويحقق تأثيرًا خفيف الوزن بشكل عام.
ج6: إنه يدعم الطول الثابت بالحجم الكامل، والتثقيب الدقيق، والمعالجة النهائية، مما يتوافق تمامًا مع متطلبات رسومات البناء.
ج7: ليست هناك حاجة للدهان والتجديد بشكل منتظم. بمجرد تركيبه، يصبح خاليًا من الصيانة على المدى الطويل، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة الهندسية.
