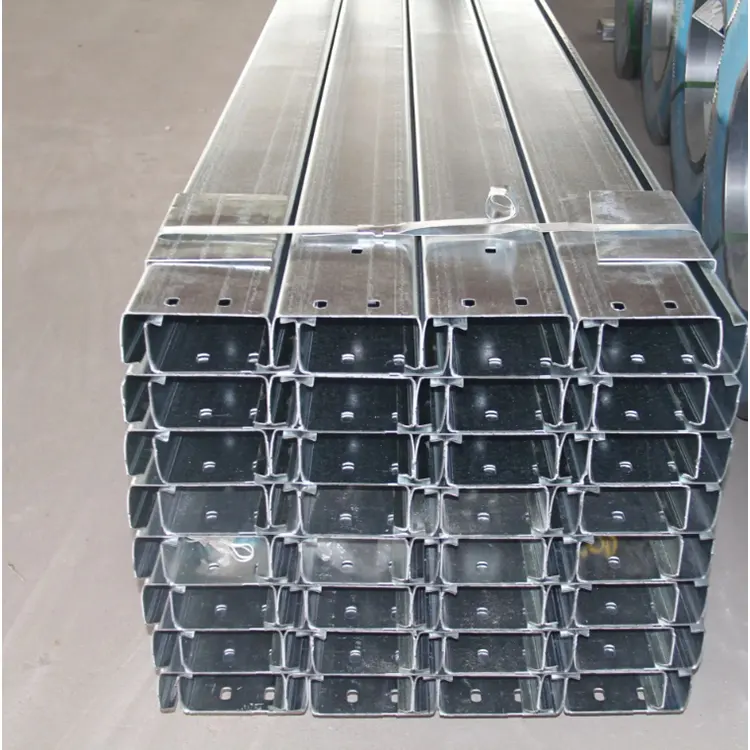

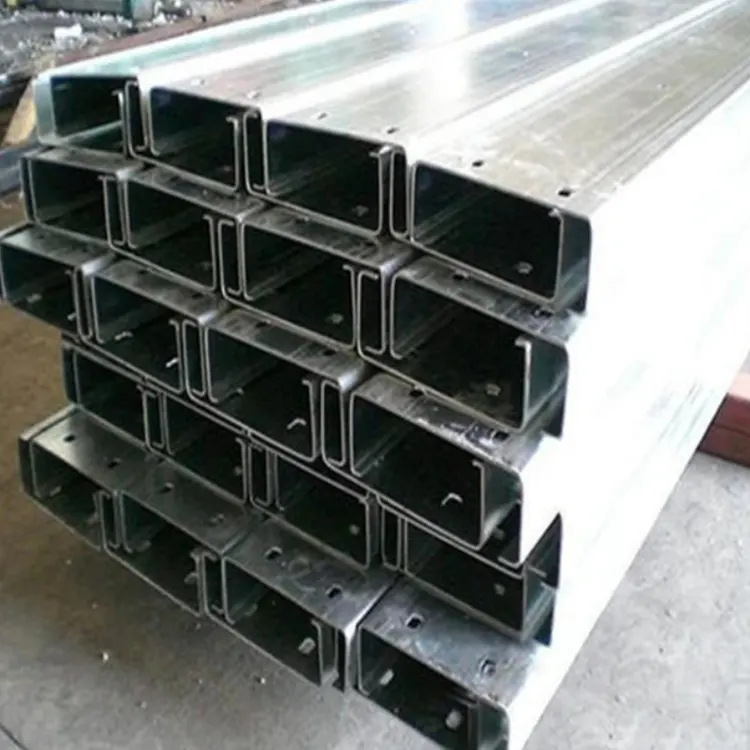

تراجع الساخنة المجلفن قناة C

عند تصنيع قناة C المجلفنة بالغمس الساخن، فإن مصنع Shixinda يتبع بدقة معيار GB/T 13912. يبلغ سمك طبقة الزنك ≥ 65 ميكرومتر، مع التصاق قوي للرابطة المعدنية، ولا يوجد تسرب للزنك في القسم بأكمله. يمكن توفير طبقات الزنك السميكة المخصصة لبيئات المزارع الساحلية والماشية ذات المقاومة العالية للتآكل. يمكن استخدامه في الهواء الطلق بدون صيانة لأكثر من 20 عامًا. يتميز تصميم قسم الحافة المدرفلة الداخلي بخفة الوزن وقوة عالية، مما يوفر المواد بنفس قدرة التحمل. تتم معالجة فتحات التثبيت القياسية مسبقًا بواسطة CNC، مما يجعل البناء في الموقع مريحًا ويقصر فترة البناء بشكل كبير.

لدى Shixinda مجموعة كاملة من المواصفات، تغطي السلسلة بأكملها من C80 إلى C250، بسمك يتراوح من 1.5 إلى 3.0 مم. يمكن تخصيص الطول والمسافة بين الفتحات حسب الحاجة، ويتم التحكم بدقة في تفاوت الحجم. بالاعتماد على خط الإنتاج الخاص بها لفحص جودة العملية الكاملة، فإن استقامة وتوحيد طلاء الزنك يلبي المعايير، ويكون المنتج مستقيمًا وخاليًا من التشويه عند مغادرة المصنع. بالمقارنة مع القطع السوداء العادية والمقاطع المجلفنة كهربائيًا، فهي تتمتع بمزايا بارزة في الوقاية من التآكل، والهيكل، والتكلفة الإجمالية، وهي مناسبة للمشاريع الهندسية مثل مستودعات الهياكل الفولاذية، والطاقة الكهروضوئية الموزعة، وحظائر الماشية. لديها مخزون كاف، والتسليم الفعال، والرضا الشامل لاحتياجات المشتريات الهندسية المحلية والدولية.

تحديد المواقع الوظيفية الأساسية

1. مدادات السقف الحاملة

2. شعاع الجدار (مدادة الجدار)

3. العوارض الرئيسية والثانوية لهيكل الدعم الكهروضوئي

4. مكونات الحاملة الثانوية للهيكل الفولاذي خفيفة الوزن

الوضع الأساسي: غلاف خارجي خفيف الوزن ومقاوم للتآكل وخفيف الوزن ومُشكل على البارد / يدعم المكونات الهيكلية، مما يعالج مشكلة صدأ الهيكل الفولاذي بسهولة في البيئات الخارجية والرطبة والمسببة للتآكل.

نقاط البيع الأساسية

مزايا مقاومة التآكل (نقطة البيع الأساسية الفريدة للقناة C المجلفنة بالغمس الساخن)

يبلغ سمك طبقة الزنك للقناة C المجلفنة بالغمس الساخن ≥ 65 ميكرومتر. يتم دمج طبقة سبائك الزنك والحديد معدنيًا مع الفولاذ، مع التصاق قوي للغاية ومن غير المرجح أن تسقط عند الاصطدام؛

طلاء مقطع كامل بحواف مطوية، وحواف داخلية، وفتحات، بدون طلاء مفقود، وعزل بخار الماء، والأحماض، والقلويات، والضباب الملحي؛

عمر الخدمة الخارجي 20-30 سنة. يوصى باستخدامه في البيئات عالية التآكل مثل المناطق الساحلية ومناطق المصانع الكيماوية ومزارع الماشية.

لا حاجة لصيانة الطلاء لاحقًا، مما يقلل بشكل كبير من تكلفة تشغيل المصنع وتجديده.

المزايا الميكانيكية الهيكلية

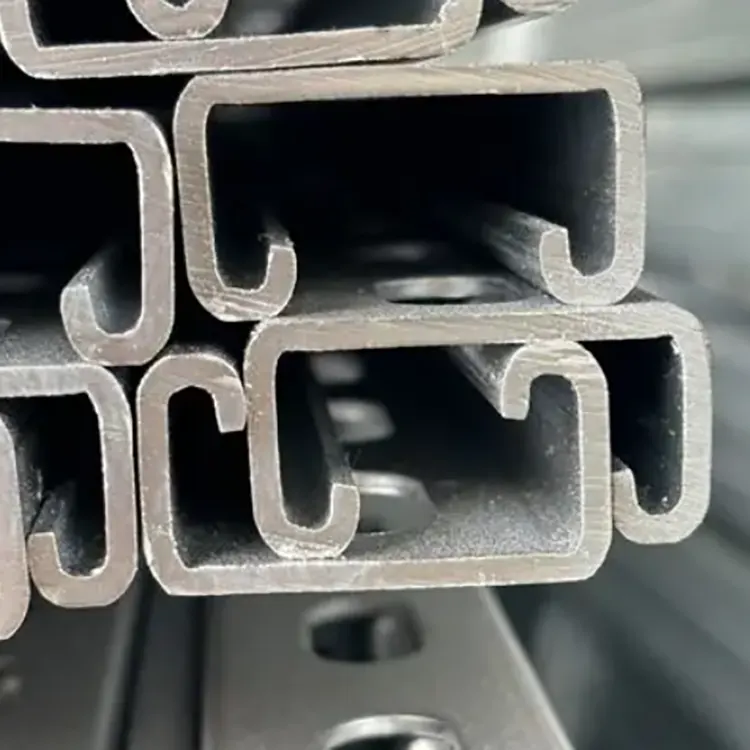

على شكل حرف C مع حواف ملفوفة، زاد عزم القصور الذاتي وقوة الالتواء للقسم بشكل كبير، مما يجعله أقل عرضة للانحناء والتشوه؛

خفيفة الوزن وعالية القوة، مع وزن ذاتي أقل من قناة الفولاذ تحت نفس الحمل، مما يقلل الحمل على الإطار الفولاذي الرئيسي؛

القسم العادي، الانحناء المستقر وأداء مقاومة ضغط الرياح، مناسب لأسقف وجدران المصانع ذات الامتداد الكبير.

مزايا البناء والتركيب

التثقيب الجاهز في المصنع (ثقوب الترباس / براغي الحفر الذاتي)، لا حاجة لحفر ثقب ثانوي في الموقع، مما يقلل من الضرر الذي يلحق بطبقة الطلاء؛

أبعاد موحدة، الربط والاتصال البسيط، مع أجزاء اتصال مجلفنة مخصصة؛

استقامة جيدة للقطاعات، وعدم التواء، واستواء عالي عند تركيبها على الجدران أو البلاط، ومظهر أنيق.

مزايا التكلفة الإجمالية

عملية جلفنة لمرة واحدة، مما يلغي الحاجة إلى إزالة الصدأ في الموقع وطلاء الطلاء المضاد للتآكل، وتقصير فترة البناء؛

فترة طويلة للغاية بدون صيانة، مقارنة بفولاذ القناة C المطلي بالطبقة السوداء، التكلفة الإجمالية على المدى الطويل أقل؛

من الممكن إنتاج دفعة موحدة، مع مجموعة واسعة من المواصفات المتاحة، والتسليم السريع.

المواصفات الفنية القياسية

(1) النماذج المقطعية التقليدية (العرض × الارتفاع × الحافة المدرفلة × السُمك، الوحدات مم)

السلسلة القياسية السائدة: C80، C100، C120، C140، C160، C180، C200، C220، C250. مثال على الشرح الكامل: C160×60×20×2.5

160: ارتفاع الشفة (ارتفاع القسم الإجمالي)

60؛ عرض كلا الشفاه

20؛ عرض نهاية الحافة المدرفلة الداخلية

2.5؛ سمك لوحة قاعدة الشريط الصلب

سمك مشترك 1.5، 1.8، 2.0، 2.2، 2.5، 2.75، 3.0 ملم (أكثر شيوعًا للدعامات الكهروضوئية 2.0-2.5 ملم)

(2) المواصفات الفنية لطبقة الجلفنة

المعيار المطبق؛ GB/T 13912 "المتطلبات الفنية وطرق الاختبار للطلاء المجلفن بالغمس الساخن على الأدوات الحديدية"

وزن طبقة الزنك؛ متوسط ​​طبقة الزنك ≥ 600 جم/㎡، الحد الأدنى المحلي ≥ 420 جم/㎡؛ سمك طبقة الزنك ≥ 65 ميكرومتر

متطلبات المظهر؛ سطح رمادي فضي موحد، يسمح بوجود عدد قليل من رقائق الزنك، ولا يوجد طلاء مفقود، أو تقشير، أو تسرب الزنك، أو كتل تراكم الزنك

أداء رش الملح؛ اختبار رش الملح المحايد لمدة 500 ساعة أو أكثر بدون صدأ أحمر

(3) المعلمات الميكانيكية للمواد

Q235B؛ قوة الخضوع ≥ 235MPa، مناسبة لورش العمل العادية والمناطق الجافة

س355ب؛ قوة الإنتاجية ≥ 355 ميجا باسكال، موصى بها لورش العمل واسعة النطاق، ومناطق ضغط الرياح العالية، وتطبيقات دعم الطاقة الكهروضوئية الرئيسية

استطالة الشد، أداء الانحناء البارد يتوافق مع المعايير، لا توجد شقوق أثناء الانحناء والتشكيل

(4) معايير التسامح البعد

الارتفاع، عرض شفة التسامح؛ ± 1.0 ملم

التسامح سمك. ± 0.12 ملم

استقامة؛ L/1000 (L هو طول الفرع الواحد)، لا يوجد تشويه واضح

انحراف أبعاد الثقب؛ ± 0.5 ملم

(5) معلمات الطول والمعالجة

الأطوال القياسية؛ 6 م، 9 م، 12 م، يمكن تخصيصها بأي طول حسب الحاجة

تكوين ثقب اللكم. يمكن ترتيب فتحات الجمالون القياسية للسقف (فتحات التوصيل)، وفتحات مسامير السقف، وفتحات تركيب الدعم الكهروضوئي، حسب الحاجة مع تباعد الفتحات

معالجة القطع؛ جلفنة كاملة على سطح نهاية القطع، دون فقدان الزنك بمساحة كبيرة

(6) القدرة على التكيف الفني للبيئة المطبقة

الداخلية العادية؛ النموذج القياسي مع طبقة الزنك 65μm

رش الملح الساحلي، مزارع الثروة الحيوانية، المناطق الصناعية الكيميائية؛ نموذج مخصص بطبقة زنك سميكة 85-100 ميكرومتر

درجات حرارة منخفضة ومناطق شديدة البرودة؛ حدد مادة Q355B ذات أداء مؤهل للتأثير في درجات الحرارة المنخفضة
