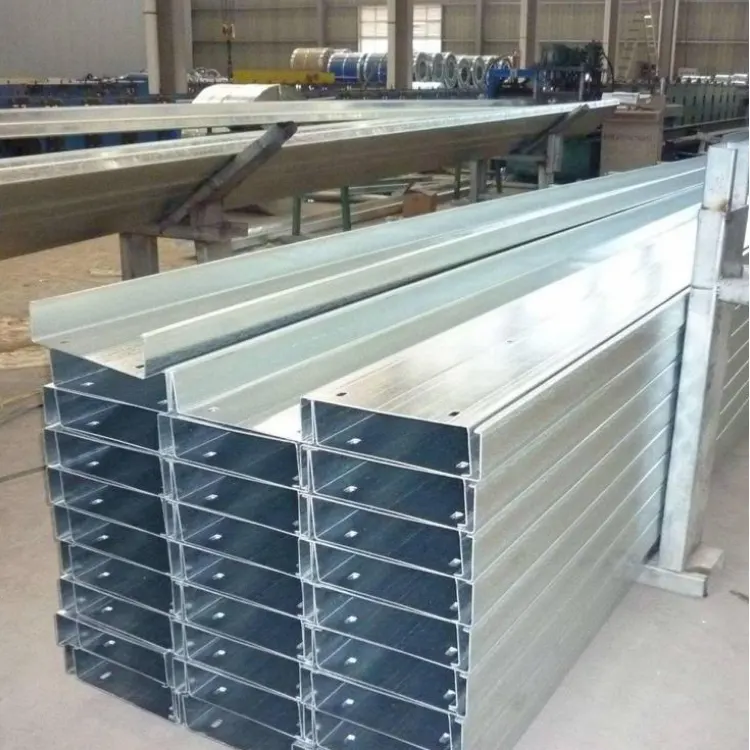

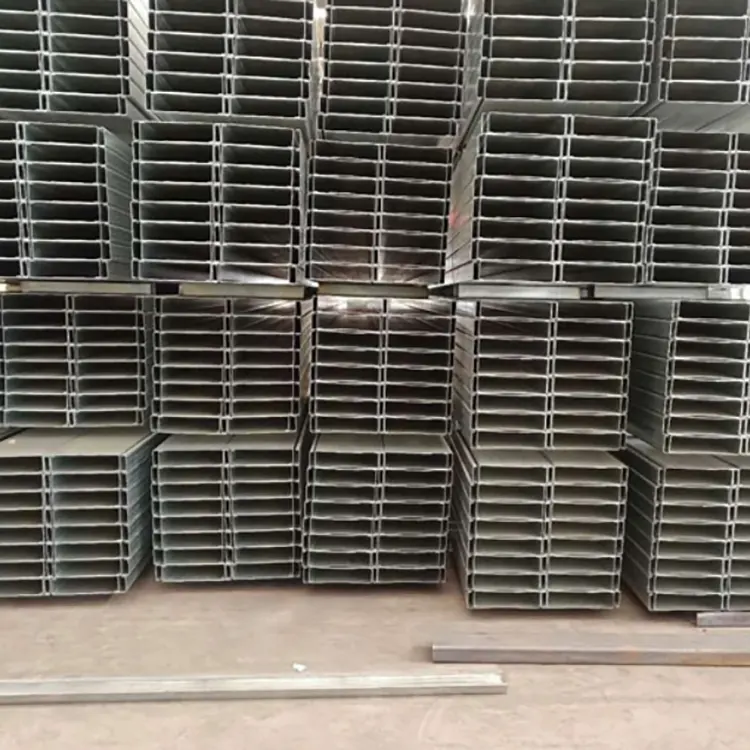

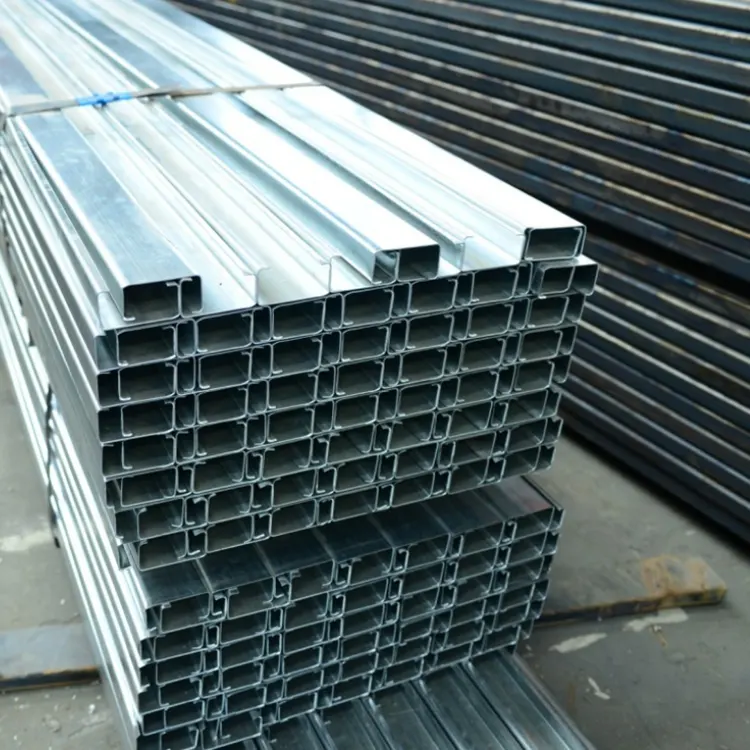

قناة C مجلفنة مسبقًا

يتم بيع قناة C المجلفنة مسبقًا هذه مباشرة من قبل مصنع Shixinda وهي مصنوعة من شرائح فولاذية مجلفنة بالغمس الساخن. يتم تشكيلها عن طريق اللف والقطع المستمر بآلة الثني الباردة، ولها مقطع عرضي على شكل C مع ملف تعريف قياسي. إنه يأتي مع طلاء مجلفن مضاد للتآكل ولا يتطلب طلاء إضافي أو معالجة جلفنة بالغمس الساخن. يختلف عن الفولاذ الأسود على شكل C (الذي يتطلب جلفنة لاحقًا) والفولاذ المجلفن بالغمس الساخن على شكل C: المادة الأساسية عبارة عن شرائح فولاذية مجلفنة نهائية، والتي تتميز بكفاءة إنتاج أعلى، وطبقة جلفنة موحدة، وتسطيح جيد للسطح. إنه ينتمي إلى مقاطع الهيكل الفولاذي خفيفة الوزن الجاهزة والمضادة للتآكل. الملحقات شائعة الاستخدام: مسامير خاصة بالفولاذ على شكل C، وقضبان شد، ودعامات، ومشابك، ودعامات بلاط فولاذي ملون، وأجزاء توصيل.

تحديد المواقع الوظيفية الأساسية

مدادات السقف الحاملة: مدادات رئيسية وثانوية لمباني المصانع والمستودعات ومزارع الماشية وأسطح الأسطح الكهروضوئية، تتحمل أحمال صفائح الفولاذ الملونة وألواح الصوف الصخري، وتنقل الوزن الذاتي للسقف وأحمال الرياح/الثلج إلى العوارض الرئيسية للإطار الفولاذي.

عوارض جدران الجدران: مدادات رأسية وأفقية لجدران السياج، تثبيت ألواح الجدران الفولاذية الملونة وألواح العزل العازلة، بناء إطار الجدار.

المواد الرئيسية للدعامات الكهروضوئية: العوارض الرئيسية الطولية والعوارض الثانوية المستعرضة للألواح الكهروضوئية الأرضية والألواح الكهروضوئية الموزعة على السطح، والمقاطع الأساسية الداعمة خفيفة الوزن.

دعامات المعدات الصغيرة / حوامل حوامل الكابلات: دعامات أنابيب المصنع، وقواعد حوامل الكابلات، وقواعد حمل المعدات.

المكونات الثانوية الحاملة لورش الفولاذ الخفيف: إطارات التقسيم، والعوارض الثانوية للمنصة، وإطارات تقوية الأبواب والنوافذ.

بيوت زراعية بسيطة، إطار حظائر الماشية: حظائر الماشية، هياكل دعم خفيفة الوزن لدفيئات الفاكهة والخضروات.

نقطة البيع الأساسية

متين ومقاوم للتآكل، ولا حاجة لطلاء ثانوي

المادة الأساسية لقناة C المجلفنة مسبقًا عبارة عن صفائح فولاذية مجلفنة، مع طبقة الزنك متصلة بالتساوي. يمكن أن يقاوم المطر والرطوبة والتآكل الحمضي القاعدي الخفيف، ومن غير المرجح أن يصدأ في الاستخدام الخارجي. إنه يلغي الحاجة إلى عمليات الطلاء اللاحقة والجلفنة بالغمس الساخن، مما يقلل بشكل كبير من تكاليف البناء.

خفيفة الوزن وعالية القوة، مما يوفر الفولاذ والتكلفة

هيكل رقيق الجدران مشكل على البارد، مع لحظة كبيرة من القصور الذاتي، ومقاومة ممتازة للانحناء والالتواء؛ وفي ظل نفس قدرة التحمل، يكون أخف بنسبة 30% من العوارض I وفولاذ القناة، مما يقلل من استخدام الفولاذ في الهيكل الفولاذي ويقلل تكاليف النقل والرفع.

صب متكامل، معالجة مريحة

ضغط أسطواني أوتوماتيكي بالكامل في المصنع من أجل القولبة المتكاملة، بأبعاد قياسية وتثقيب منتظم (تتوفر فتحات مثبتة مسبقًا)؛ في الموقع لا يتطلب سوى تجميع البراغي، ولا يتطلب اللحام، وسرعة البناء السريعة، وتقصير مدة المشروع.

أبعاد مرنة، تخصيص قوي

يمكن تخصيص الارتفاع والشفة والسمك والطول حسب الحاجة. يمكن إقرانها بالفلنجات الداخلية المخصصة، والأضلاع المقوية، ونماذج الفلنجة الموسعة، المناسبة لمتطلبات التحميل المختلفة للأسطح والجدران والأنظمة الكهروضوئية.

سطح جميل من الناحية الجمالية، ومناسب للمشاريع المكشوفة

سطح غير لامع باللون الرمادي الفضي المجلفن، بدون بقع صدأ أو بقع سوداء. لا حاجة للديكور للأسطح المكشوفة والدعامات الكهروضوئية، مما يجعل مظهر المشروع أنيقًا. تتميز الطبقة المجلفنة بقدرة التصاق قوية وليست عرضة للتقشير أو السقوط أثناء النقل والانحناء.

أداء متميز من حيث التكلفة، وإمدادات مستقرة

هناك وفرة من المواد الخام للصفائح المجلفنة، مع انخفاض سعر الوحدة مقارنة بالفولاذ المجلفن بالغمس الساخن على شكل حرف C، ودورة تسليم قصيرة، ومزايا كبيرة من حيث التكلفة لمشتريات المصانع ومشاريع الطاقة الكهروضوئية واسعة النطاق.

متعددة الاستخدامات وقابلة للتكيف بدرجة كبيرة مع سيناريوهات متعددة

مناسبة لمباني المصانع، والأنظمة الكهروضوئية، وحظائر التربية، ومرافق التخزين، ودعامات خطوط الأنابيب البلدية، وما إلى ذلك. يمكن لنوع واحد من التشكيلات أن يغطي احتياجات صناعات متعددة.

المواصفات الفنية العامة

(1) نموذج المقطع العرضي القياسي (تدوين معيار الصناعة: C × الارتفاع × العرض × الحافة × السُمك)

النماذج التقليدية السائدة: C80، C100، C120، C140، C160، C180، C200، C220، C250، C300. مثال كامل لحجم المقطع العرضي (C100 × 50 × 20):

ارتفاع الويب: 80 - 300 ملم

عرض الشفة ب: 40 - 80 مم

الحافة الداخلية C: 15 - 30 مم (للنماذج المعززة، 35 مم ممكن)

(2) مواصفات السماكة

سمك الجدار التقليدي: 1.2 مم، 1.5 مم، 1.8 مم، 2.0 مم، 2.2 مم، 2.5 مم، 2.75 مم، 3.0 مم. غالبًا ما تستخدم دعامات الألواح الشمسية 1.5-2.0 مم؛ تستخدم دعامات السقف ذات الامتداد الكبير في المصانع عادةً 2.0-3.0 مم.

(3) معايير الطول

الأطوال الثابتة القياسية: 6 م، 9 م، 12 م

الأطوال المخصصة: 0.5 – 12 م، مسموح بأي قطع. يجب ضم الأجزاء الطويلة جدًا إلى أقسام.

(4) المعلمات التقنية لطبقة الجلفنة

وزن طبقة الزنك المجلفنة: 80 جم/㎡، 100 جم/㎡، 120 جم/㎡، 140 جم/㎡، 180 جم/㎡

تصنيف الاستخدام البيئي:

المصنع الجاف الداخلي: 80-100 جم/م2

مصنع في الهواء الطلق، ألواح شمسية عادية: 120-140 جم/م2

الرطوبة الساحلية العالية، مساحة المصنع الكيميائي: 180 جم/م2 مع لوح مجلفن سميك

(5) معايير المواد

العلامة التجارية للمادة الأساسية: DX51D+Z، DX52D+Z (صفائح الفولاذ المجلفنة القياسية الوطنية)

الخواص الميكانيكية: قوة الخضوع أعلى من 235 ميجا باسكال، الاستطالة تتوافق مع المعايير، تشكيل الانحناء البارد بدون تكسير

معايير التنفيذ:

GB/T 2518 ألواح فولاذية مجلفنة بالغمس الساخن المستمر وشريط فولاذي

GB/T 6728 الشروط الفنية للصلب المشكل على البارد

(6) عملية مطابقة المعلمات

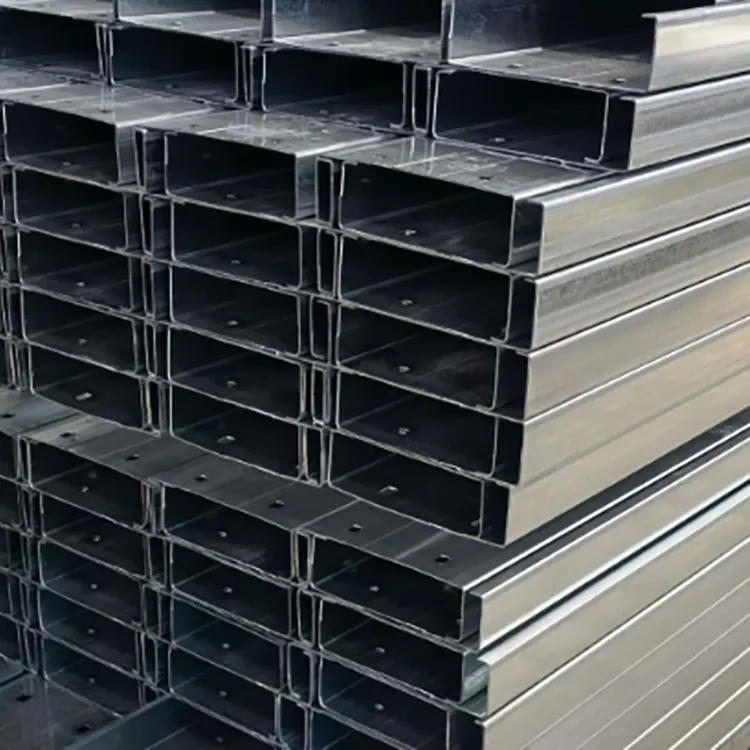

الحفر: فتحات تركيب دائرية مثقوبة مسبقًا، فتحات تعديل طويلة على شكل شريط، تباعد الفتحات حسب الرسومات؛

معالجة التقوية: بالنسبة للنماذج ذات التحميل العالي، يمكن الضغط على ضلع التسليح الأوسط لتعزيز قدرة مقاومة الانحناء؛

القطع: إزالة الحواف من كلا الطرفين، حافة القطع المسطحة، عدم وجود تشققات في الحافة؛

معايير التسامح: التسامح مع حجم المقطع العرضي ± 0.5 مم، التفاوت في الطول ± 3 مم / 6 م.

(7) مرجع توافق التحميل

مادة رقيقة بسمك 1.2-1.8 مم: عوارض دعم صغيرة للجدار، وفواصل داخلية، ودعامات ألواح شمسية صغيرة؛

مادة متوسطة السُمك 2.0-2.5 مم: دعامات سقف/جدران المصنع العادية، وعوارض رئيسية من الألواح الشمسية الموزعة؛

مادة بسمك 2.75-3.0 ملم: مباني المصانع واسعة النطاق، دعامات السقف في المناطق الثلجية، دعامات الألواح الشمسية شديدة التحمل.
