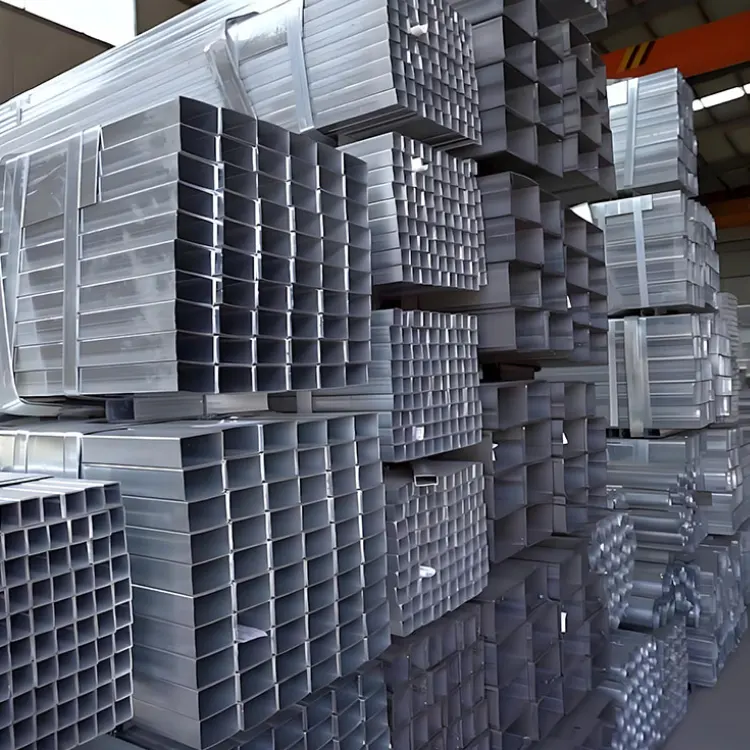

أنبوب مربع ومستطيليستخدم على نطاق واسع عندما يحتاج المهندسون والمصنعون والمقاولون والمشترون الصناعيون إلى مزيج من الكفاءة الهيكلية والهندسة النظيفة وسهولة التصنيع وأداء الأبعاد الذي يمكن الاعتماد عليه. يمكن أن يوفر تصميم المقطع المغلق مقاومة مفيدة للضغط والالتواء بينما تعمل أسطحه المسطحة على تبسيط عملية اللحام، والربط، والكسوة، وربط المكونات. على سبيل المثال، يغطي ASTM A500/A500M الأنابيب الهيكلية المصنوعة من الفولاذ الكربوني الملحومة وغير الملحومة المشكلة على البارد في أشكال دائرية ومربعة ومستطيلة وخاصة للتطبيقات الهيكلية العامة. ومع ذلك، يعتمد الأنبوب الصحيح على أكثر من الأبعاد الاسمية. سمك الجدار، ودرجة الفولاذ، وظروف التحميل، وتصميم الاتصال، والتعرض للتآكل، وعملية التصنيع، والتفاوتات، ومعالجة السطح، ومتطلبات الفحص كلها تؤثر على النتيجة النهائية. يشرح هذا الدليل هذه العوامل من الناحية العملية حتى يتمكن المشترون من تحديد الأنابيب المربعة والمستطيلة بثقة أكبر.
الأنابيب المربعة والمستطيلة عبارة عن مقاطع فولاذية مجوفة يتم تشكيلها في مقاطع مغلقة. الأنبوب المربع له أربعة جوانب متساوية، بينما الأنبوب المستطيل له جانبان أطول وجانبان أقصر. يوفر كلا التكوينين أسطحًا خارجية مسطحة ومقطعًا عرضيًا مغلقًا، مما يجعلها مفيدة للأعضاء الهيكلية، والإطارات، والدعامات، والآلات، ومعدات النقل، والهياكل المعمارية، والتجمعات المصنعة.
في المصطلحات الهيكلية، غالبًا ما يُشار إلى هذه المنتجات على أنها مقاطع هيكلية مجوفة، أو HSS. يصف معهد أنابيب الصلب HSS بأنه أنابيب فولاذية هيكلية يتم إنتاجها في أشكال مستديرة ومربعة ومستطيلة ويلاحظ استخدامها في المباني والمنتجات المصنعة الأخرى. يغطي ASTM A500/A500M الأنابيب الهيكلية المصنوعة من الفولاذ الكربوني الملحومة وغير الملحومة المشكلة على البارد في هذه الأشكال للإنشاءات الملحومة أو المثبتة أو المثبتة بمسامير والأغراض الهيكلية العامة.
يعد التصميم المجوف مهمًا لأنه يضع المواد حول الجزء الداخلي المفتوح بدلاً من إنشاء قسم متين تمامًا. يمكن أن يوفر هذا توازنًا مفيدًا بين الأداء الهيكلي واستخدام المواد. بالنسبة للمشترين، الميزة العملية هي أن الأنبوب المحدد بشكل صحيح يمكنه تقديم الأداء المطلوب دون الحاجة تلقائيًا إلى قضيب صلب أو شكل هيكلي أثقل بكثير.
تؤثر هندسة الأنبوب بشكل مباشر على سلوكه تحت الحمل. المقاطع المربعة والمستطيلة عبارة عن مقاطع جانبية مغلقة، لذا تشكل جدرانها محيطًا مستمرًا. يمكن أن تكون هذه الهندسة مفيدة بشكل خاص عندما يتعرض أحد المكونات لقوى الضغط أو الانحناء أو الالتواء.
بالنسبة لأعضاء الضغط، تعد هندسة القسم وسمك الجدار أمرًا بالغ الأهمية. قد لا يتمتع الأنبوب الذي يبدو كبيرًا بصريًا بسعة كافية إذا كان الجدار رقيقًا جدًا بحيث لا يتناسب مع حالة التحميل المطلوبة. وعلى العكس من ذلك، يمكن أن تؤدي الجدران السميكة غير الضرورية إلى زيادة استهلاك المواد ووزن التصنيع وتكلفة المشروع.
يمكن أن توفر المقاطع المغلقة أيضًا مزايا في التطبيقات الالتوائية. يشير معهد أنابيب الصلب إلى أن أقسام HSS المغلقة مفيدة لمقاومة الأحمال الالتوائية. يسلط المصدر نفسه الضوء أيضًا على خصائص القوة العالية إلى الوزن لـ HSS والمساحة السطحية المنخفضة نسبيًا لـ HSS المستطيلة والمربعة مقارنة ببعض الأقسام المفتوحة ذات السعة المماثلة.
حجم الأنبوب وحده لا يحدد مدى ملاءمته الهيكلية. يجب على المهندسين تقييم التحميل والطول غير المدعوم وتفاصيل التوصيل ونحافة الجدار وخصائص المواد وطريقة التصنيع ومتطلبات التصميم المطبقة معًا.
يشترك الملفان في العديد من الخصائص، لكن هندستهما تجعلهما مفيدين في مواقف مختلفة. الأنبوب المربع له أبعاد متساوية في كلا الاتجاهين الرئيسيين، مما يجعله مناسبًا عندما يحتاج الهيكل إلى هندسة متوازنة نسبيًا. يوفر الأنبوب المستطيل أبعادًا مختلفة للقسم، مما يسمح للمصممين بتوجيه البعد الأعمق وفقًا لمتطلبات الانحناء الأساسية.
| عامل | أنبوب مربع | أنبوب مستطيل |
|---|---|---|
| الهندسة | أربعة أضلاع متساوية | جانبان طويلان وجانبان قصيران |
| ميزة نموذجية | هندسة متوازنة وتأطير مناسب | التوجيه الفعال للأحمال الاتجاهية |
| تلفيق | تعمل الوجوه المسطحة على تبسيط العديد من الاتصالات | تسمح الوجوه المسطحة بالتوجيه والارتباط المرن |
| الاستخدامات الشائعة | الإطارات والأعمدة والدعامات وهياكل المعدات | الحزم، الإطارات، الهيكل، الرفوف، الدعامات الهيكلية |
لذلك يجب أن يعتمد الاختيار بين الاثنين على الهندسة الفعلية ومسار الحمل بدلاً من مجرد التعامل مع شكل واحد على أنه متفوق عالميًا. في العديد من المشاريع، يمكن استخدام كلا الملفين معًا.
تنشأ العديد من مشكلات الشراء من المواصفات غير المكتملة وليس من الأنبوب نفسه. طلب مثل "أنبوب فولاذي مربع" قد لا يكون كافيًا للشركة المصنعة لأنه لا يحدد الأبعاد المطلوبة، أو سمك الجدار، أو الدرجة، أو المعيار، أو حالة السطح، أو الطول، أو التسامح، أو الكمية.
يجب أن تتضمن قائمة مراجعة الشراء العملية ما يلي:
بالنسبة للشراء الدولي، من المهم بشكل خاص الحفاظ على اتساق الأبعاد والوحدات والمعايير والتفاوتات. إن الخلط بين المتطلبات المترية والإمبريالية دون تحديد المواصفات الحاكمة بوضوح يمكن أن يؤدي إلى سوء فهم يمكن تجنبه.
إن الجمع بين هندسة المقطع المغلق والوجوه المسطحة يجعل الأنبوب المربع والمستطيل قابلاً للتكيف مع العديد من البيئات الصناعية والإنشائية.
الأعمدة والإطارات وهياكل السقف والدعامات والفواصل والأعمال الفولاذية المعمارية.
إطارات الآلات، وقواعد المعدات، والمنصات، والحراس، والرفوف، والهياكل الداعمة.
مكونات الهيكل والمقطورات والمعدات الزراعية والمجموعات الهيكلية المصنعة.
الإطارات المرئية والمداخل والمظلات والدرابزين والفواصل والميزات الفولاذية المكشوفة.
يمكن أن تستفيد التطبيقات المكشوفة معماريًا من الوجوه الناعمة والزوايا الدائرية المرتبطة عادةً بـ HSS. يمكن لهذه الخصائص أيضًا تبسيط التكامل البصري للأعضاء الهيكلية في التصاميم المعاصرة.
تعد الوجوه الخارجية المسطحة أحد الأسباب العملية التي تجعل الأنابيب المربعة والمستطيلة شائعة لدى المصنعين. يمكن وضع المكونات على الأسطح المسطحة، ويمكن في كثير من الأحيان تخطيط اللحام والحفر والربط والقطع وتركيب الدعامات باستخدام نقاط مرجعية واضحة.
تدعم الهندسة أيضًا بناء الإطار النظيف. على سبيل المثال، يمكن محاذاة أنبوبين مربعين وجهًا لوجه أو بزوايا قائمة دون الحاجة إلى استيعاب السطح المنحني باستمرار للأنبوب الدائري. يمكن أيضًا توجيه الأنبوب المستطيل بحيث يتوافق جانبه الأعمق مع الاتجاه الهيكلي المطلوب.
ومع ذلك، لا ينبغي التعامل مع التصنيع على أنه مسألة أبعاد بحتة. يمكن أن تؤثر دقة القطع، ونصف قطر الزاوية، وسمك الجدار، وجودة اللحام، وإدخال الحرارة، وإعداد المفاصل، والتحكم في التشوه، وفحص ما بعد التصنيع على التجميع النهائي.
قبل الإنتاج الضخم، تأكد من أبعاد الأنبوب الفعلية، وهندسة الزوايا، والتفاوتات، وإجراءات اللحام، وتصميم الاتصال باستخدام عينات تمثيلية عندما يكون لدى التجميع متطلبات أبعاد صارمة.
قد تتطلب الأنابيب الفولاذية المستخدمة في الهواء الطلق أو في البيئات العدوانية الحماية ضد التآكل. يعتمد العلاج المناسب على ظروف التعرض، وتوقعات عمر الخدمة، ومتطلبات المظهر، وتسلسل التصنيع، واستراتيجية الصيانة.
إعداد السطح لا يقل أهمية عن الطلاء نفسه. يمكن أن تؤثر الأوساخ والزيوت وقشور الطحن والرطوبة وتناثر اللحام وتلف التصنيع على التصاق الطلاء والأداء على المدى الطويل. ولذلك يجب على المشترين تحديد كلاً من اللمسة النهائية المرغوبة ومعيار الإعداد المطلوب عند الاقتضاء.
تبدأ الجودة المتسقة بالمواد الخام المناسبة وتستمر من خلال التشكيل واللحام والتحجيم والتشطيب والفحص والتعبئة. الأنبوب الجذاب بصريًا ليس بالضرورة كافيًا للتطبيق الهندسي المتطلب.
| منطقة الجودة | ما يجب التحقق منه |
|---|---|
| التركيب الكيميائي | الامتثال لدرجة المواد المحددة والمعايير المعمول بها |
| الخصائص الميكانيكية | قوة الخضوع وقوة الشد والاستطالة وغيرها من المتطلبات المحددة |
| أبعاد | الأبعاد الخارجية وسمك الجدار والطول والاستقامة والتفاوتات |
| جودة اللحام | سلامة اللحام والامتثال لمواصفات التصنيع ذات الصلة |
| سطح | النهاية، وحالة الطلاء، والحماية من التآكل، والعيوب المرئية |
| التوثيق | شهادات المطاحن وتقارير التفتيش وإمكانية التتبع وسجلات الشحن عند الاقتضاء |
على سبيل المثال، يتضمن ASTM A500/A500M المتطلبات المتعلقة بالتركيب الكيميائي والتصنيع والاختبار والفحص والتشطيب. يجب دائمًا تأكيد المعيار المطبق مقابل المشروع المحدد لأنه ليس كل معيار لأنابيب الصلب مخصص لكل حالة خدمة.
تعمل مواصفات الشراء القوية على تقليل فجوات الاتصال بين المشتري والشركة المصنعة وفريق الجودة ومزود الخدمات اللوجستية والمستخدم النهائي. بدلاً من مجرد ذكر اسم المنتج، قم بتقديم وصف فني كامل.
مثال على هيكل المواصفات:
المنتج: أنبوب فولاذي مربع ومستطيل
الشكل: مربع / مستطيل
الأبعاد: العرض الخارجي المحدد × الارتفاع
سمك الجدار: سمك محدد
المواد: درجة الفولاذ المطلوبة
المعيار: مواصفات ASTM / EN / JIS / GB المطبقة
الطول: طول ثابت أو قياسي
السطح: أسود / مجلفن / مطلي
التفتيش: شهادات الاختبار ووثائق التفتيش المطلوبة
التعبئة والتغليف: مجمعة ومحمية للشحن الدولي
يعد هذا المستوى من التفاصيل ذا قيمة خاصة لمشاريع تصنيع المعدات الأصلية والطلبات المتكررة. بمجرد تأكيد المواصفات وتوثيقها، يمكن أن يعتمد الشراء المستقبلي على نفس المرجع الفني بدلاً من الاعتماد على أوصاف المنتج غير الرسمية.
الأنبوب المربع له أربعة جوانب متساوية، بينما الأنبوب المستطيل له أبعاد جانبية مختلفة. يمكن للهندسة المستطيلة أن توفر المزيد من المرونة عندما يحتاج العضو الهيكلي إلى عمق أكبر في اتجاه واحد.
نعم. تغطي معايير الأنابيب الهيكلية مثل ASTM A500/A500M بشكل خاص الأنابيب الفولاذية الكربونية المربعة والمستطيلة للأغراض الهيكلية العامة وتطبيقات البناء. تعتمد الملاءمة الفعلية على الدرجة والأبعاد والتحميل والوصلات ومتطلبات التصميم المعمول بها.
ليس بالضرورة. تؤدي زيادة سمك الجدار إلى تغيير الوزن وخصائص القسم ومتطلبات التصنيع والتكلفة. يجب تحديد السُمك الصحيح بناءً على المتطلبات الهيكلية والتصنيعية للتطبيق.
يتم تصنيع العديد من الأنابيب الهيكلية كمنتجات ملحومة ويمكن دمجها في مجموعات مصنعة باستخدام إجراءات اللحام المناسبة. يجب تحديد متطلبات اللحام وفقًا للمادة والسمك وتصميم الوصلة وظروف الخدمة والمعايير المعمول بها.
يتم توفير شكل الأنبوب، والأبعاد الخارجية، وسمك الجدار، ودرجة المادة، والمعيار المطبق، والطول، ومعالجة السطح، والكمية، ومتطلبات الفحص، ومتطلبات التغليف، والوجهة. الرسومات أو المواصفات الفنية مفيدة للمشاريع المخصصة.
اعتمادًا على قدرات الإنتاج الخاصة بالشركة المصنعة، قد يتم تخصيص الأبعاد والأطوال والتشطيبات السطحية والتعبئة والمتطلبات المتعلقة بالتصنيع. يجب تأكيد الطلبات المخصصة وفقًا لقدرة الإنتاج والتفاوتات المطبقة والحد الأدنى لكمية الطلب والمتطلبات الفنية.
يجمع الأنبوب المربع والمستطيل بين المظهر الهيكلي المغلق والأسطح المسطحة العملية، مما يجعله مفيدًا في أعمال البناء والمعدات الصناعية وأعمال الفولاذ المعمارية والنقل والتركيبات المصنعة. يعتمد أدائها على المواصفات الكاملة بدلاً من الشكل وحده. يجب أخذ الأبعاد، وسمك الجدار، ودرجة المادة، وطريقة التصنيع، وظروف التحميل، والوصلات، وحماية السطح، والفحص، وبيئة التطبيق في الاعتبار قبل الانتهاء من الطلب.
بالنسبة للمشترين، فإن النهج الأكثر فعالية هو تحويل متطلبات المشروع إلى مواصفات فنية واضحة والعمل مع مورد قادر على الحفاظ على الأبعاد المتسقة وجودة المواد ومراقبة الإنتاج والوثائق والتعبئة والتغليف.شركة تيانجين شيكسيندا لمبيعات الصلب المحدودةيمكن أن تدعم المشترين الذين يبحثون عن حلول الأنابيب المربعة والمستطيلة لمختلف المتطلبات الصناعية والهيكلية، مع مناقشة مواصفات المنتج وترتيبات التوريد وفقًا لاحتياجات المشروع الفردية.
قم بمشاركة الأبعاد المطلوبة وسمك الجدار ودرجة المادة والمعايير والكمية والمعالجة السطحية وتفاصيل التطبيق مع شركة Tianjin Shixinda Steel Sales Co., Ltd. يمكن أن تساعد المواصفات الفنية الواضحة في تقليل عدم اليقين في الشراء وجعل عملية تحديد المصادر أكثر كفاءة.
