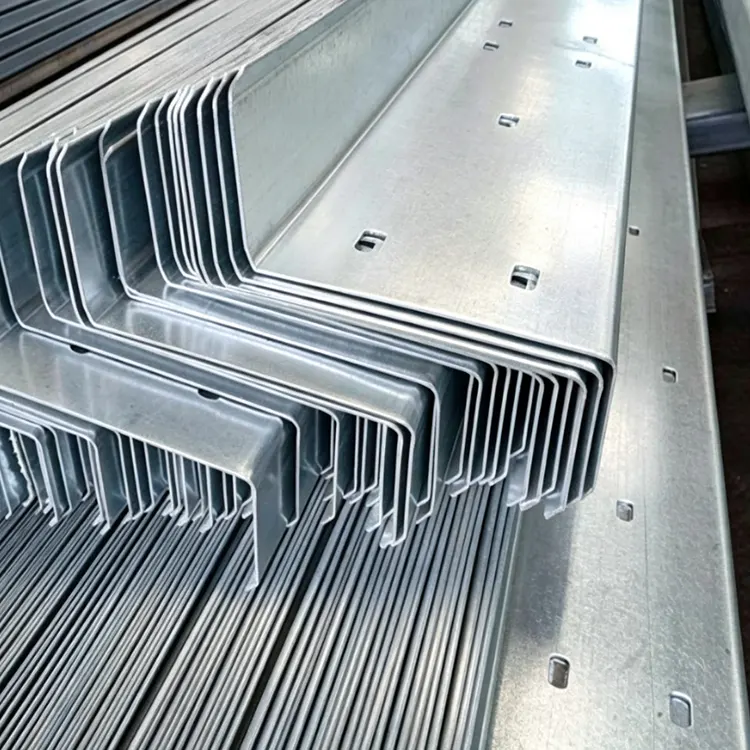

بالمقارنة مع الفولاذ التقليدي على شكل C، فإن فلنجة قناة Z المجلفنة بالغمس الساخن من Shixinda مُجهزة بحافة مائلة موصلة. يمكن تراكبه بسلاسة في الأسطح العالية والمنخفضة الامتداد، مما يشكل وحدة تحميل مستمرة لجمالون السقف بأكمله، ويوزع بشكل فعال أحمال السقف المختلفة.
تتم عملية الإنتاج بأكملها بطريقة آلية وموحدة، مع تفاوتات صارمة في الأبعاد بما يتماشى مع المعايير الأوروبية والمحلية. سمك طبقة الجلفنة يكون موحدًا دون أي مشاكل تتعلق بالطلاء أو التقشير غير الكامل. إنه ليس عرضة للصدأ أو الشيخوخة عند استخدامه في الهواء الطلق وفي الهواء الطلق على المدى الطويل. يتم استخدامه على نطاق واسع في مباني مصانع الصلب الخفيف، وسقائف تخزين الطاقة الكهروضوئية، وأنظمة بناء المستودعات واسعة النطاق، وهو المادة الحاملة المفضلة لمشاريع الأسقف المنحدرة الكبيرة.
|
فئة المعلمة |
تفاصيل المواصفات / القيمة |
الملاحظات والمعايير |
|
سلسلة نموذج القسم |
100Z، 120Z، 140Z، 160Z، 180Z، 200Z، 220Z، 250Z، 300Z |
النماذج السائدة القياسية، والأحجام غير القياسية قابلة للتخصيص حسب الطلب |
|
قاعدة وضع علامة على القسم |
Z160×60×20×2.5شرح: 160 = الارتفاع الكلي للقسم H؛ 60 = عرض الشفة؛ 20 = عرض التفاف الحافة؛ 2.5 = سمك القاعدة الفولاذية |
مواصفات العلامات الموحدة لمرجع الرسم الهندسي |
|
المواد الأساسية |
المعيار: الفولاذ الهيكلي الكربوني Q235B للأحمال الثقيلة والمناطق الباردة: الفولاذ عالي القوة ذو السبائك المنخفضة Q355B |
يتوافق مع GB/T 700، GB/T 1591 |
|
نطاق السماكة العادية |
1.5 مم، 1.8 مم، 2.0 مم، 2.2 مم، 2.5 مم، 3.0 مم 3.5-4.0 مم لوحة سميكة لسقف الحمل الثقيل |
التسامح سمك يفي بالمعايير الوطنية |
|
معلمة الجلفنة بالغمس الساخن |
طلاء مجلفن بالغمس الساخن وزن طلاء الزنك القياسي ≥275 جم/㎡الإصدار المحسن المضاد للتآكل الساحلي ≥300 جم/㎡سمك طبقة الزنك: 60-120 ميكرومتر |
الجلفنة الكهربائية مستبعدة. يتميز طلاء الزنك بأداء مضاد للتآكل ذاتي الإصلاح |
|
نطاق الطول الثابت |
3-12 متر تتوفر أحجام طويلة جدًا من خلال وصلة حضن مجزأة |
أطوال قطع مخصصة لتقليل هدر المواد في الموقع |
|
التصنيع المسبق القياسي |

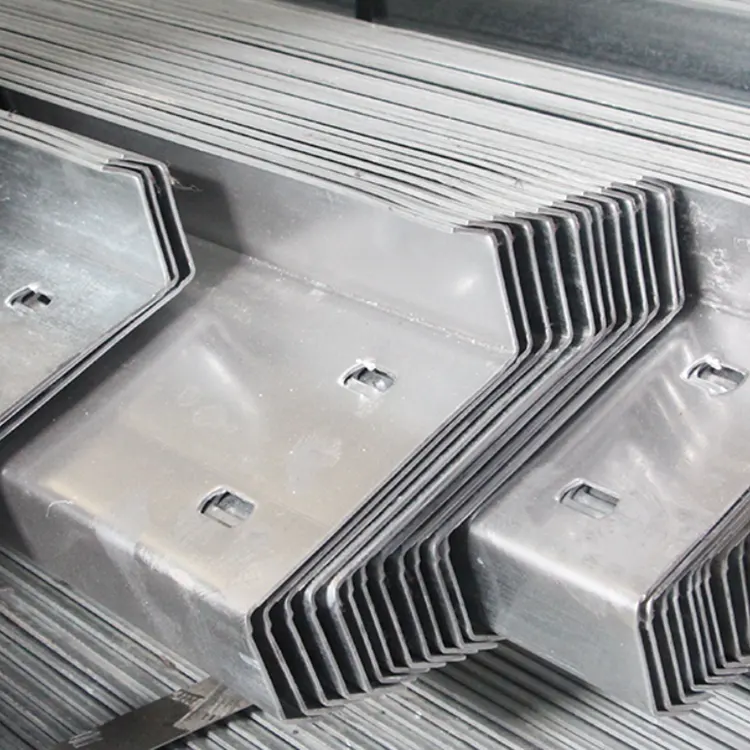

ثقب متكامل لفتحات المدادة، وفتحات قضيب الربط، وفتحات اللفة النهائية |
موضع التثقيب وقطر الثقب قابلان للتخصيص كرسومات |
|
الملحقات الداعمة |
مطابقة قضبان الربط المجلفنة بالغمس الساخن، والأكمام، وأقواس الركبة، ومسامير الحفر الذاتي |
نفس الطلاء المضاد للصدأ من أجل التوافق المثالي |
|
المعايير الوطنية المعمول بها |
GB/T 6728 مقاطع فولاذية مشكلة على الباردGB/T 13912 الطلاءات المعدنية - الطلاءات المجلفنة بالغمس الساخن على المواد المصنوعة من الحديد والفولاذ |
متوافق تمامًا مع المعايير الوطنية ووثائق فحص الجودة التي يمكن تتبعها |
تتوافق قناة Z المجلفنة بالغمس الساخن مع العديد من ألواح السقف الكهروضوئية المنحدرة. يعزز الهيكل المكدس مقاومة الانحناء الشاملة، ويمكنه تحمل أحمال الألواح الكهروضوئية والثلج والرياح القوية بثبات.
باعتباره الإطار الحامل الثانوي للسقف، فهو يثبت ألواح السقف الفولاذية الملونة وينقل أحمال الرياح والثلوج بالتساوي إلى عوارض الهيكل الفولاذي الرئيسية.
بناء العوارض الثانوية الأفقية لجدار المستودع، وتثبيت لوحات ألوان الجدار، ومقاومة تأثيرات الرياح الجانبية القوية لضمان استقرار هيكل الجدار.
يمكن ربط الأجنحة المائلة على شكل حرف Z على مسافات طويلة وقصيرة لحل مشكلة القوة الضعيفة عند نقاط الاتصال للأسطح العالية والمنخفضة للمصنع وميل التشوه.
الطبقة المجلفنة بالغمس الساخن مقاومة لغاز الأمونيا والتآكل الناتج عن البيئة الرطبة، وتحل محل المواد السوداء العادية، وتقلل بشكل كبير من تكلفة الصيانة والتجديد اللاحقة.
مكونات قياسية مسبقة الصنع، يتم تجميع البراغي فقط في الموقع، وسرعة بناء سريعة، وقابلة لإعادة الاستخدام بعد التفكيك للاستخدام الثانوي.
يقوم مقياس السُمك الاحترافي بإجراء عمليات فحص عشوائية على قناة Z المجلفنة بالغمس الساخن، مع تلبية سماكة طبقة الزنك لمعايير مقاومة التآكل الخارجية طويلة المدى.
محاكاة ضغط الحمل الكامل على السطح، والتحقق من حد الانحناء لهيكل التوصيل المستمر.
اختبار رش الملح المحايد المستمر، يحاكي بيئة الاستخدام الخارجية القاسية في المناطق الساحلية ذات رش الملح العالي.
القياس التلقائي للارتفاع وعرض الجناح وسمك الجدار وزاوية انحدار الاتصال والتحكم في أخطاء المعالجة.
التحليل الطيفي لكل دفعة من المواد الأساسية لشريط الفولاذ لضمان التوافق مع المواد Q235B/Q355B.
محاكاة ظروف التراص في الموقع، واختبار الأداء المضاد للتمزق والانزلاق في موضع الاتصال.
مُكيف للمناطق الباردة الشمالية، وليس عرضة للتشقق والتشوه في البيئات ذات درجات الحرارة المنخفضة.
بالنسبة للأسطح التي يزيد ميلها عن 1:10، يفضل استخدام الفولاذ على شكل Z لأنه يمكن توصيله وتحمل الحمل بشكل مستمر، مما يؤدي إلى تسطيح أفضل.
يمكن استخدامه بثبات لأكثر من 15 عامًا في البيئات الخارجية العادية. في المناطق الساحلية، يمكن تكثيف الطبقة المجلفنة لإطالة العمر الافتراضي.
متوفر في المخزون العادي 6/9/12 متر. يمكن تخصيص الأطوال الخاصة وسمك الجدار والارتفاعات حسب الحاجة.
تتوفر تقارير المواد وشهادات اختبار الجلفنة ومجموعة كاملة من وثائق التصدير لدعم التخليص الجمركي في الخارج.
يمكن تكثيف الطبقة المجلفنة لتعزيز مقاومة رذاذ الملح، مما يجعلها مناسبة للمصانع الكيميائية الساحلية والأرصفة.
المصنع مجهز بمعدات القطع والتثقيب، ويمكن معالجته مسبقًا وفقًا لرسومات البناء.
لا يوجد حد أدنى للطلب لمواصفات المخزون. يمكن للملفات الشخصية المخصصة للكميات الكبيرة الاستمتاع بخصومات المصنع.
