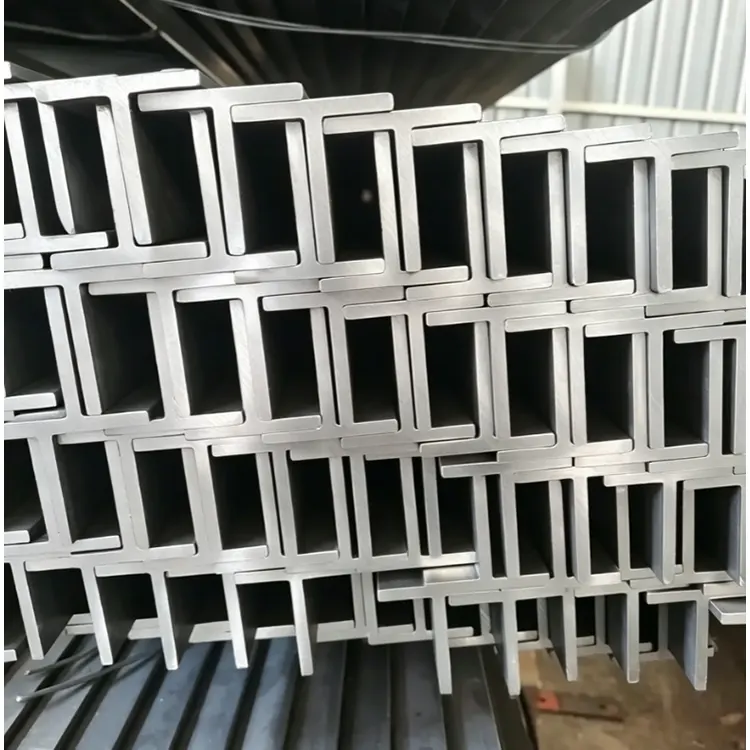

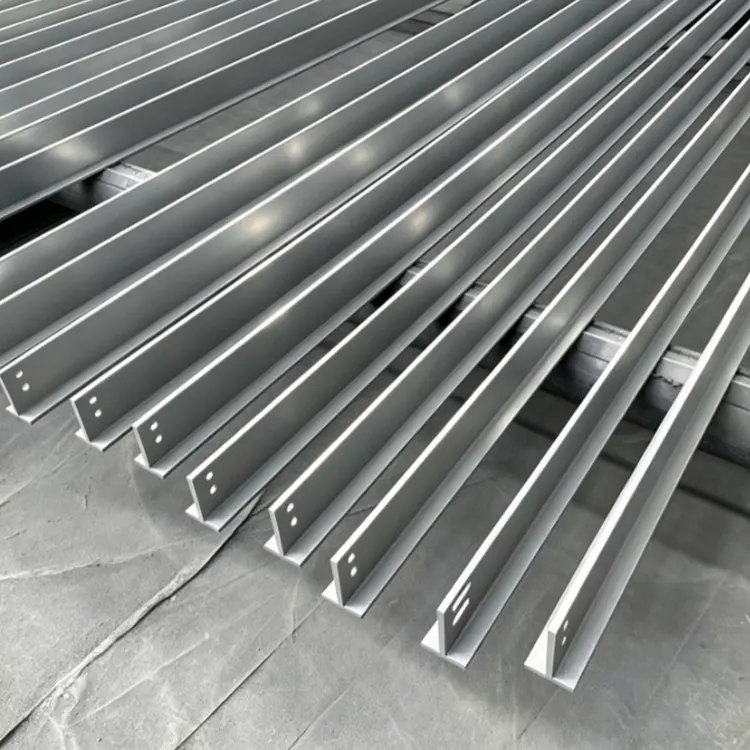

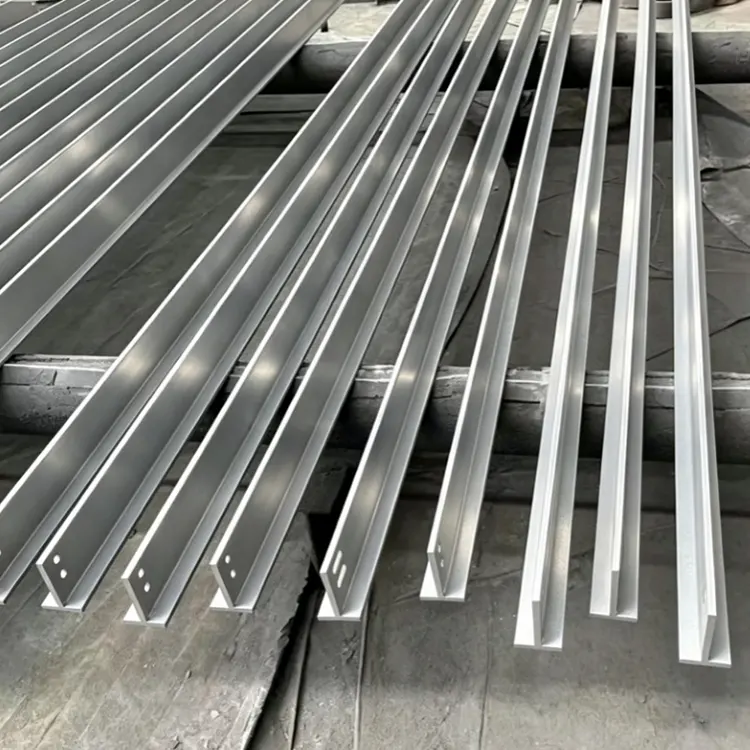

شعاع تي

فئة المواصفات

المعلمات والمؤشرات الفنية

وصف التطبيق

درجة المادة

الكربون الصلب: Q235B، Q355B، Q420B الفولاذ عالي القوة؛ الفولاذ المقاوم للصدأ: 304/316؛ التجوية سبائك الصلب منخفضة

الصلب الكربوني لمباني المصانع والهياكل الفولاذية والدعامات العامة الحاملة؛ الفولاذ المقاوم للصدأ للبيئات الخارجية والكيميائية شديدة التآكل؛ التجوية الفولاذية للمناظر الطبيعية الخارجية ومكونات الجسر المكشوفة

مواصفات الأبعاد

قاعدة تحديد القسم: الارتفاع H × عرض الحافة B × سماكة الويب t₁ × سماكة الحافة t₂؛ نطاق القسم التقليدي: H 25mm~400mm، B 25mm~300mm؛ نطاق سمك الجدار: الويب 3 مم ~ 20 مم، الحافة 4 مم ~ 25 مم؛ الأطوال الثابتة القياسية: 6 م/9 م/12 م، تتوفر أطوال مخصصة غير قياسية

حجم صغير (H ≥ 100mm): أجزاء الآلات الدقيقة، وقضبان توجيه المصعد، والأجزاء الصغيرة المدمجة؛ الحجم المتوسط ​​(الارتفاع 100-200 مم): عارضات الحائط الساتر، والأقواس الكهروضوئية، والعوارض الفولاذية الثانوية؛ الحجم الكبير (الارتفاع ≥ 200 مم): كمرات المصنع الرئيسية، ومكونات الجسور، والمنصات الثقيلة

دقة الأبعاد

التسامح مع ارتفاع القسم / عرض الحافة ± ± 2.0 مم ؛ التسامح مع سمك الويب / الحافة ± ± 0.5 ~ 1.0 مم ؛ انحراف الاستقامة .51.5 مم/م؛ عمودية الشفة ≥ B/100؛ انحراف نهاية القطع ≥3 مم

يلبي متطلبات ربط الهيكل الفولاذي في الموقع، وتوصيل البراغي وتجميع اللحام، والتي تنطبق على المشاريع التقليدية بما في ذلك بناء الهياكل الرئيسية والجسور والدعامات الكهروضوئية؛ تناسب الإصدارات المخصصة عالية الدقة النقل بالسكك الحديدية وتطبيقات السكك الحديدية المنزلقة للآلات الدقيقة

الخواص الميكانيكية

Q235B: قوة الخضوع ≥235MPa، قوة الشد 375~500MPa، الاستطالة ≥25%؛ Q355B: قوة الخضوع ≥355MPa، قوة الشد 470~630MPa، الاستطالة ≥21%؛ Q420B: قوة الخضوع ≥420MPa، قوة الشد 500~680MPa، الاستطالة ≥18%؛ الفولاذ المقاوم للصدأ 304: قوة الخضوع ≥205MPa، قوة الشد ≥520MPa، الاستطالة ≥40%

القوة العالية تناسب الهياكل الفولاذية طويلة المدى والحمل الثقيل لتحقيق تصميم خفيف الوزن؛ فولاذ منخفض القوة وسبائك منخفضة للمكونات الحاملة الأساسية مثل العوارض والجسور الرئيسية في المصنع؛ الفولاذ الكربوني العادي للمكونات الثانوية الحاملة بما في ذلك الدعامات العامة والجدران الساترة

المعالجة السطحية

أسود مدرفل على الساخن، إزالة الصدأ بالسفع بالخردق، الجلفنة بالغمس الساخن (سمك طبقة الزنك ≥85μm)، الجلفنة الباردة، طلاء الطلاء الغني بالزنك الإيبوكسي، طلاء الفلوروكربون، التخليل والتخميل

الجلفنة بالغمس الساخن للمشاريع الخارجية الرطبة مثل الأقواس الكهروضوئية والأعمال البلدية؛ طلاء إيبوكسي غني بالزنك / الفلوروكربون لبناء جدران الستائر والهياكل الفولاذية المزخرفة؛ إزالة الصدأ بالسفع بالخردق للمكونات الملحومة الداخلية ومعالجة الطلاء المسبق؛ تخميل تخليل الفولاذ المقاوم للصدأ للبيئات الكيميائية والساحلية عالية التآكل

القدرة على التصنيع

الانحناء البارد: لا يوجد تشققات أو تصفيح بعد اختبار الانحناء البارد بدرجة حرارة الغرفة 180 درجة مئوية (سلسلة Q235/Q355)؛ اللحام: متوافق مع اللحام القوسي واللحام القوسي المغمور واللحام المحمي بالغاز؛ قوة المفاصل ≥90% من المعدن الأساسي دون تصلب التقصف؛ التثقيب والحفر: التثقيب/الحفر باستخدام الحاسب الآلي متاح، تحمل الثقب ±0.2 مم بدون تقطيع أو تشقق الحواف؛ القطع: القطع باللهب، والقطع بالبلازما، والقطع المنشاري مدعوم بقطع سلس خالٍ من الحرق والتشويه؛ الانحناء: تشكيل الانحناء البارد المخصص، نصف قطر الانحناء ≥2 مرات سمك الجدار بدون شقوق

الانحناء البارد للفيلات الفولاذية الخفيفة والمكونات الفولاذية المزخرفة؛ اللحام للعوارض الرئيسية للمصنع والأطر الفولاذية الثقيلة؛ التثقيب والحفر للأقواس الكهروضوئية المتصلة بالمسامير وعارضة الحائط الساتر؛ القطع الدقيق لتجهيزات الآلات والأجزاء الهندسية المدمجة؛ ثني الهياكل الفولاذية ذات الأشكال الخاصة والمقاطع الزخرفية

المعايير التنفيذية

المعيار الوطني الأساسي: GB/T 11263-2017 عوارض H مدرفلة على الساخن وعوارض T مقسمة؛ معايير المواد الداعمة: الفولاذ الإنشائي الكربوني GB/T 700-2006، الفولاذ الإنشائي ذو السبائك المنخفضة القوة العالية GB/T 1591-2018؛ معيار مقاومة التآكل: GB/T 13912-2020 المتطلبات الفنية للطلاء المجلفن بالغمس الساخن؛ معيار القبول: كود GB/T 50205-2020 لقبول جودة البناء للهياكل الفولاذية؛ معايير التجارة الخارجية الاختيارية: EN 10025 (المعيار الأوروبي)، JIS G3101 (المعيار الياباني)

GB/T 11263-2017 إلزامي للبناء المحلي والهياكل الفولاذية والمشاريع الكهروضوئية؛ المعايير الأوروبية/اليابانية متاحة لطلبات التصدير الخارجية؛ يجب أن تتوافق الصناعات الجسرية والكيميائية وغيرها من الصناعات الخاصة مع رموز القبول الصناعي المقابلة بالإضافة إلى ذلك
