إن حامل التثبيت الشمسي هذا، الذي يباع مباشرة من قبل مصنع Shixinda، عبارة عن وحدات مسبقة الصنع ويتم تجميعها بمسامير كاملة في الموقع. ليست هناك حاجة للحام في الموقع، مما يقلل بشكل كبير من فترة البناء. يمكن تعديل زاوية الميل من 5 درجات إلى 45 درجة، بما يتوافق مع المكونات كبيرة الحجم مثل 182/210. يمكن دمجها مع المراسي الأرضية الحلزونية، وتركيبات السقف، وقواعد الثقل الموازن لمختلف الأساسات، ويمكن تخصيصها للتضاريس المعقدة مثل الجبال، والأسقف الفولاذية الملونة، وبرك الأسماك. بالمقارنة مع الأقواس العادية، فإن تصميم التهوية وتبديد الحرارة يقلل من تدهور المكونات، ويمكن لنموذج التتبع زيادة توليد الطاقة بنسبة 15%-30%.
باعتبارها شركة مصنعة للصلب المصدر، فإن Shixinda تتحكم بشكل مستقل في مواصفات الملف الشخصي. يتم إنتاج وبيع الفولاذ على شكل C، والأنابيب المربعة، ومجموعة كاملة من الملحقات المصنوعة من الفولاذ المقاوم للصدأ 304 داخل الشركة، مما يحقق التوازن بين أداء التكلفة وسرعة التسليم. وهو يدعم الطلبات المخصصة لطلبات التصدير بالجملة، ويمكن إعادة تدوير الفولاذ، مما يلبي احتياجات المشاريع الكهروضوئية الخالية من الكربون. إنها توفر حلول دعم كاملة مستقرة وموثوقة لمحطات الطاقة الكهروضوئية المحلية والأجنبية.
إن دعامة التثبيت الشمسية عبارة عن نظام مكون من هيكل فولاذي/سبائك الألومنيوم متخصص يستخدم لتثبيت ودعم وتحمل الوحدات الكهروضوئية الشمسية. إنها مجهزة بأجزاء توصيل وقواعد وملحقات ضبط ويتم تثبيتها على الأرض والسقف وملجأ السيارة وسطح الماء وما إلى ذلك. وهي مادة مساعدة أساسية لمحطات الطاقة الكهروضوئية، حيث تعمل على تثبيت الألواح الكهروضوئية عند الميل والاتجاه الأمثل لضمان استقرارها، وتنقسم إلى النوع الثابت، ونوع التتبع، والنوع العائم، وأنواع دعم السقف.
الحاملة والتثبيت: تحمل وزن الألواح الكهروضوئية وضغط الرياح وضغط الثلوج والأحمال الزلزالية لمنع المكونات من الانقلاب أو السقوط؛
تحسين الزاوية: ضبط ميل واتجاه الألواح الكهروضوئية لزيادة استقبال الإشعاع الشمسي إلى أقصى حد وتحسين توليد الطاقة بشكل عام؛
الحماية والحماية: عزل الألواح الكهروضوئية عن الأرض/السقف، وتوفير التهوية وتبديد الحرارة، وتقليل تراكم المياه وتراكم الثلوج، وتأخير شيخوخة المكونات؛
التقييس والتوافق: ترتيب المكونات بشكل موحد، وترك ممر الصيانة، وتسهيل التنظيف والصيانة واستبدال المكونات؛

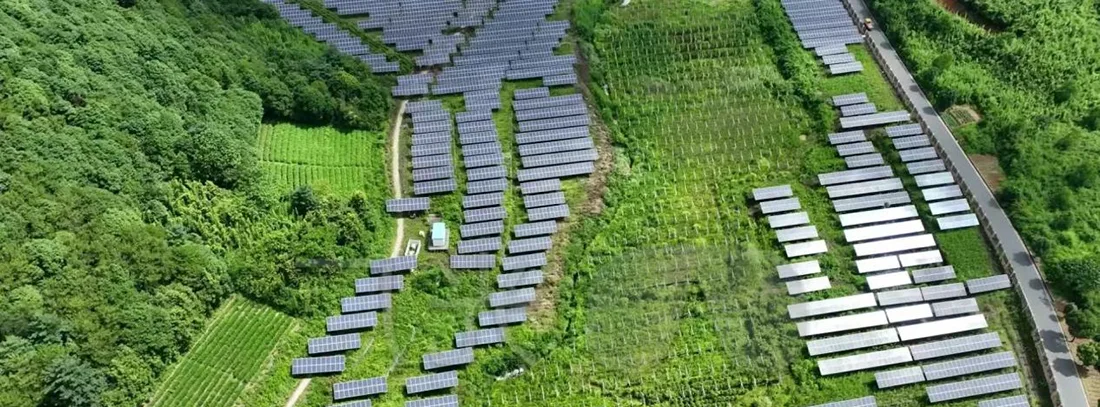

القدرة على التكيف مع المشهد: التكيف مع التضاريس المعقدة مثل الجبال والسهول وأسطح البلاط الفولاذي الملون والأسطح الخرسانية وبرك الأسماك.
يستخدم بشكل رئيسي الجلفنة بالغمس الساخن / سبائك الزنك والألومنيوم والمغنيسيوم. يتميز بمقاومة عالية للتآكل ومناسب للاستخدام في المناطق الساحلية والمناطق المالحة والقلوية والمناطق الممطرة. يبلغ عمر مقاومة التآكل 25 عامًا فما فوق، وهو ما يتوافق مع دورة حياة الوحدات الكهروضوئية. يمكن لمحطة الطاقة تجنب عمليات الاستبدال المتكررة طوال فترة عملها بأكملها.
تصميم ميل دقيق وتتبع تلقائي لهيكل الدعم. بالمقارنة مع المكونات المسطحة، يمكنها زيادة توليد الطاقة بنسبة 10% إلى 30%.
هيكل الدعم لديه وظيفة التهوية، مما يقلل من درجة حرارة العمل للمكونات ويقلل من التدهور المرتبط بدرجة الحرارة.
تم تصميمه وفقًا للمعايير الوطنية لتحمل الأحمال، ومقاوم للرياح القوية والثلوج والزلازل. حساب الميكانيكا الإنشائية مؤهل.
تجميع وحدات، عقد معززة، لا يوجد لحام في الموقع للتجميع في الموقع، وصلابة شاملة قوية.
يتم تجميع جميع المكونات المعيارية الجاهزة بمسامير في الموقع. لا يلزم اللحام في الموقع.
الملحقات عالمية ومتوافقة مع الوحدات الكهروضوئية السائدة بقدرة 550 وات/700 وات/700 وات + كبيرة الحجم. وهو متوافق مع وحدات الزجاج المزدوج والزجاج المفرد.
تتميز دعامات سبائك الألومنيوم بخفة الوزن، مما يقلل من حمل السقف. تتميز الدعامات الفولاذية المجلفنة بأداء عالي التكلفة وتكلفة منخفضة للوحدة.
التشكيلات الجانبية منتظمة، والتعبئة والتغليف مضغوطة، والخسارة أثناء النقل اللوجستي صغيرة، مع انخفاض تكاليف الشحن.

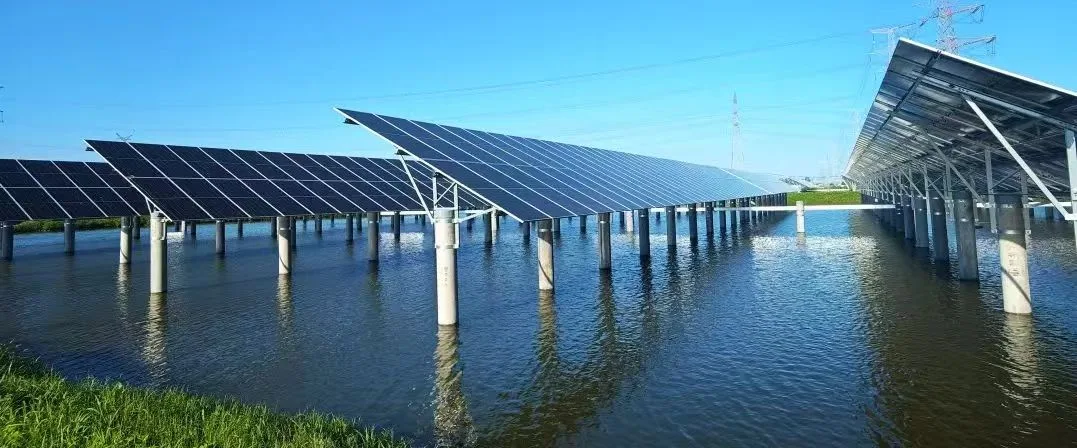

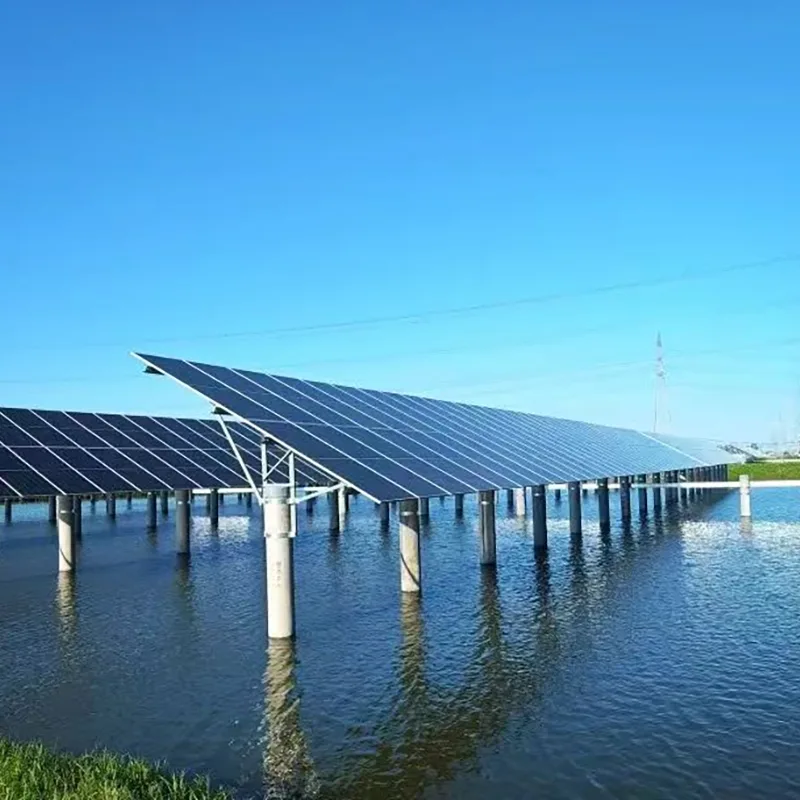

يمكن تخصيص محطات الطاقة الأرضية، وأسقف البلاط الفولاذي الملون، والأسقف الخرسانية، وملاجئ السيارات الكهروضوئية، والتكامل الكهروضوئي لمصايد الأسماك، والخلايا الكهروضوئية الجبلية.
يمكن تعديلها حسب الميل، وترتيبها في صفوف مزدوجة أو صفوف مفردة، وتكييفها مع التضاريس مع اختلافات الارتفاع.
الفولاذ وسبائك الألومنيوم قابلة لإعادة التدوير بنسبة 100%، دون أي مخلفات بناء. لا يحتوي طلاء الزنك والألمنيوم والمغنيسيوم على أي تلوث بالمعادن الثقيلة ويلبي متطلبات المشاريع الكهروضوئية الخالية من الكربون.
| فئة | المعلمة | معيار المواصفات الأساسية | التطبيق / ملاحظات |

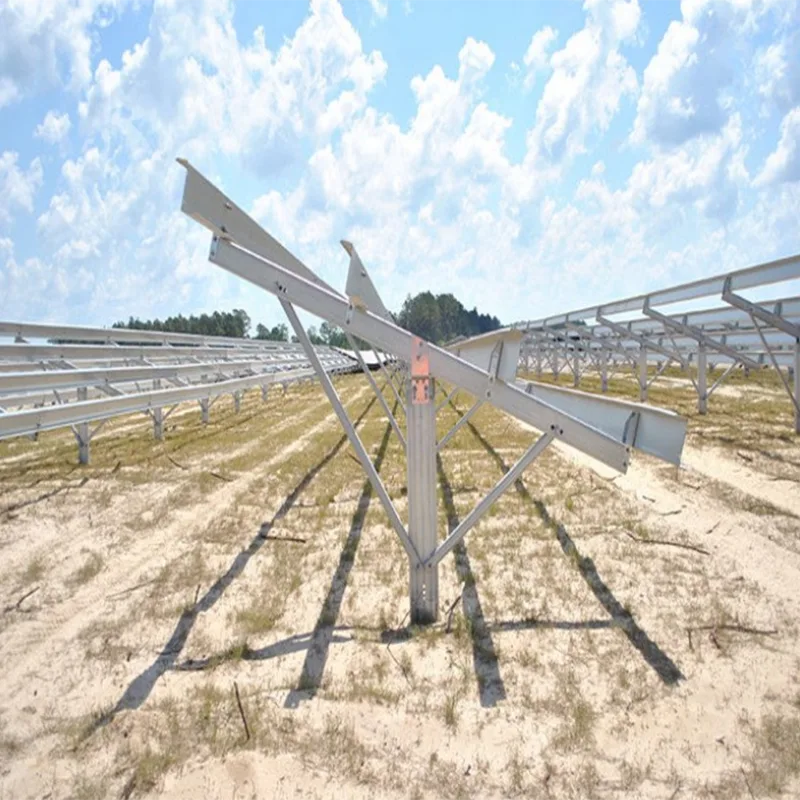

| المواد ومكافحة التآكل | قوس الصلب الكربوني المجلفن بالغمس الساخن | المادة الأساسية: الفولاذ عالي القوة ذو السبائك المنخفضة Q235B/Q355B؛ سمك الطلاء ≥85μm؛ اختبار رش الملح 500 ساعة بدون صدأ أحمر | محطات الطاقة الكهروضوئية الأرضية والجبلية؛ خيار أول فعال من حيث التكلفة؛ مناسبة لمعظم المناطق على الصعيد الوطني |

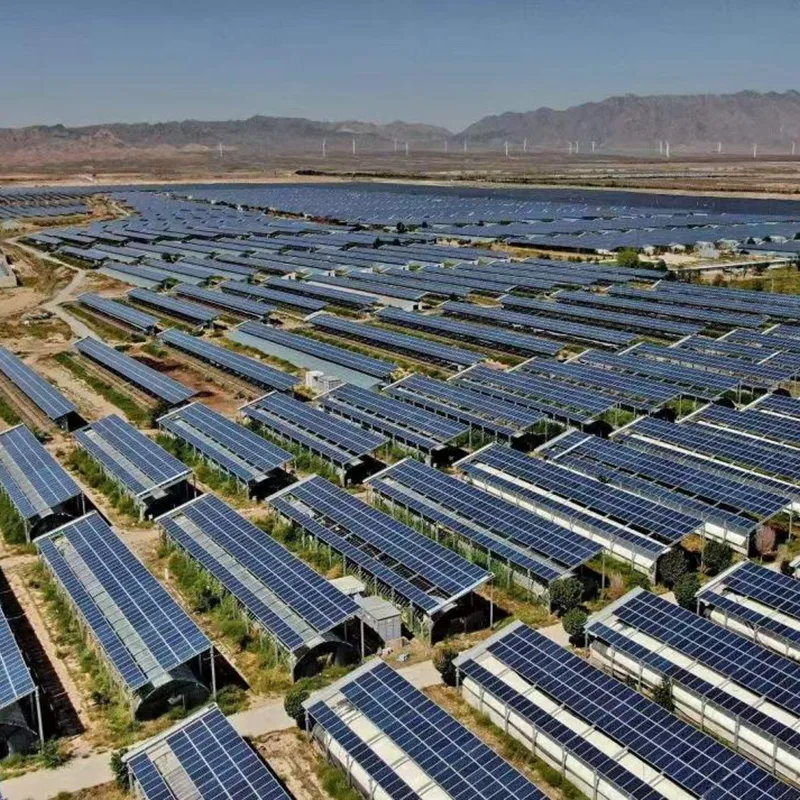

| دعامة فولاذية من سبائك الزنك والألومنيوم والمغنيسيوم | المادة الأساسية: Q235B/Q355B؛ سمك طلاء سبائك Zn-Al-Mg ≥65μm؛ اختبار رش الملح 1500 ساعة بدون صدأ أحمر | المناطق الساحلية والمالحة والقلوية والصناعية ذات البيئات عالية التآكل؛ مقاومة التآكل تتجاوز بكثير الجلفنة بالغمس الساخن العادي | |
| 6063-T5 قوس سبائك الألومنيوم | قوة الشد ≥160MPa؛ بأكسيد / تخميل العلاج. اختبار رش الملح 1000 ساعة دون تآكل | الأسطح الفولاذية المطلية بالألوان، C&I / أسطح المنازل السكنية؛ خفيف الوزن، ولا يضر بطبقة العزل المائي للسقف | |
| تحميل السلامة الهيكلية | حمل الرياح | 0.5-1.0 كيلو نيوتن/م²، قابل للتخصيص للأعاصير من المستوى 12 وما فوق | يغطي معظم المناطق على الصعيد الوطني؛ يمكن تكثيف الملامح في المناطق الساحلية / الرياح القوية |
| تحميل الثلج | 0.3–1.2 كيلو نيوتن/م²، قابلة للتخصيص حسب حمل الثلوج المحلي لفترة العودة لمدة 50 عامًا | تتطلب المناطق الشمالية ذات الثلوج الكثيفة والمناطق المرتفعة ارتفاعًا في التصميم وفقًا للقوانين المحلية | |
| المقاومة الزلزالية | شدة التحصين الزلزالي 8، متوافقة مع GB50011 | يمكن ترقيتها إلى شدة 9 في المناطق عالية الزلازل | |
| عمر خدمة التصميم | 25 سنة | يطابق دورة الحياة الكاملة للوحدات الكهروضوئية، بما يتماشى مع معايير تصميم محطات الطاقة الكهروضوئية المشتركة | |
| زاوية الميل والتعديل | قوس ثابت | إمالة قابلة للتعديل من 5 إلى 45 درجة، وإمالة الجيل الأمثل مخصصة حسب خط العرض المحلي، و2 إلى 3 مستويات تعديل يدوية | شائع للنباتات المثبتة على الأرض والأسقف الخرسانية؛ الفئة السائدة الحالية |
| جهاز تعقب أحادي المحور | الشرق والغرب 0°–60° دوران تلقائي لتتبع الشمس، دقة التتبع ±0.5° | نباتات مسطحة كبيرة مثبتة على الأرض؛ زاد الإنتاج بنسبة 15% إلى 25% مقابل الإنتاج الثابت | |
| تعقب ثنائي المحور | السمت ±180 درجة + الميل 0 درجة -90 درجة ضبط ثنائي المحور، دقة التتبع ±0.3 درجة | مناطق خطوط العرض العالية والإشعاع العالي؛ زاد الإنتاج بنسبة 25% إلى 35% مقابل الإنتاج الثابت | |
| قوس الصابورة السقف | إمالة ثابتة من 10 إلى 15 درجة، متوافقة مع الأسطح الفولاذية والخرسانية المطلية بالألوان | C&I / أسطح المنازل السكنية؛ يوازن بين كفاءة الصرف وإنتاجية التوليد | |
| مواصفات الملف الشخصي الأساسية | الأعمدة / المشاركات | قناة C / شعاع H / أنبوب مربع ؛ الأحجام السائدة C80/C100/C120، 80×80/100×100 أنابيب مربعة | الأعضاء الحاملة الرئيسية للمحطات المثبتة على الأرض؛ سمك الجدار قابل للتخصيص لكل حمولة |
| الحزم الرئيسية / المدادة | قناة U / أنبوب مستطيل / مقاطع ألومنيوم مبثوقة ؛ الأحجام السائدة 40×40/40×80/60×60 | أعضاء دعم الوحدة المباشرون يضمنون الصلابة والاستقرار بشكل عام | |
| ملحقات الاتصال | مسامير/صواميل من الفولاذ المقاوم للصدأ 304، مشابك مخصصة، مشابك مقاومة للماء؛ متوافق مع GB/T 3098.6 | عالمي عبر السلسلة؛ المضادة للتآكل، ومكافحة تخفيف. متوافق مع إطارات الوحدات الكهروضوئية السائدة | |
| ملحقات التأريض | غسالات ومسامير التأريض المخصصة | يلبي متطلبات التأريض للنظام الكهروضوئي. يمنع التآكل الكهروكيميائي. يتوافق مع قوانين السلامة الكهربائية | |
| توافق الوحدة والتخطيط | أحجام الوحدة المتوافقة | وحدات أحادية البلورية كبيرة الحجم مقاس 182 مم/210 مم، وثنائية الجانب، وذات زجاج واحد؛ يدعم 550 واط - 700 واط + الوحدات السائدة | قابلة للتخصيص للأحجام الخاصة وتنسيقات الوحدات الخاصة |
| تَخطِيط | صورة شخصية من صف واحد، ومناظر طبيعية من صف مزدوج، وتخطيطات واسعة النطاق ذات أقواس عالية | تم تحسين التخطيط حسب التضاريس والتظليل لزيادة السعة المثبتة | |
| فترة واحدة | دعامات أرضية 2-6 م، دعامات سقف 1-3 م | قابل للتعديل حسب الحمل ومواصفات الملف الشخصي، مما يؤدي إلى موازنة التكلفة والسلامة الهيكلية | |
| تباعد الوحدة النمطية | يتم حسابه لكل ظل الانقلاب الشتوي المحلي، مع حجز الوصول إلى التشغيل والصيانة | يضمن عدم وجود تظليل في فصل الشتاء، ومتوافق مع قواعد تصميم محطات الطاقة الكهروضوئية | |
| مؤسسة التثبيت | مؤسسة مثبتة على الأرض | المراسي اللولبية، الأساسات الخرسانية المستقلة، الأساسات الشريطية | مناسبة للتضاريس الجبلية والسهول وبرك الأسماك. لا تحتاج المراسي اللولبية إلى الحفر والتركيب بسرعة |

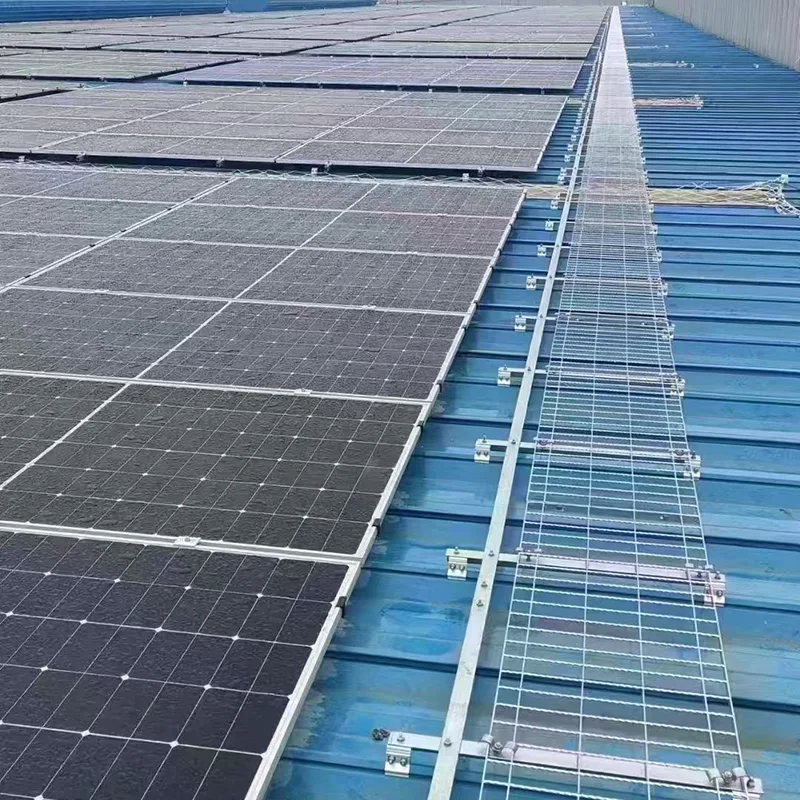

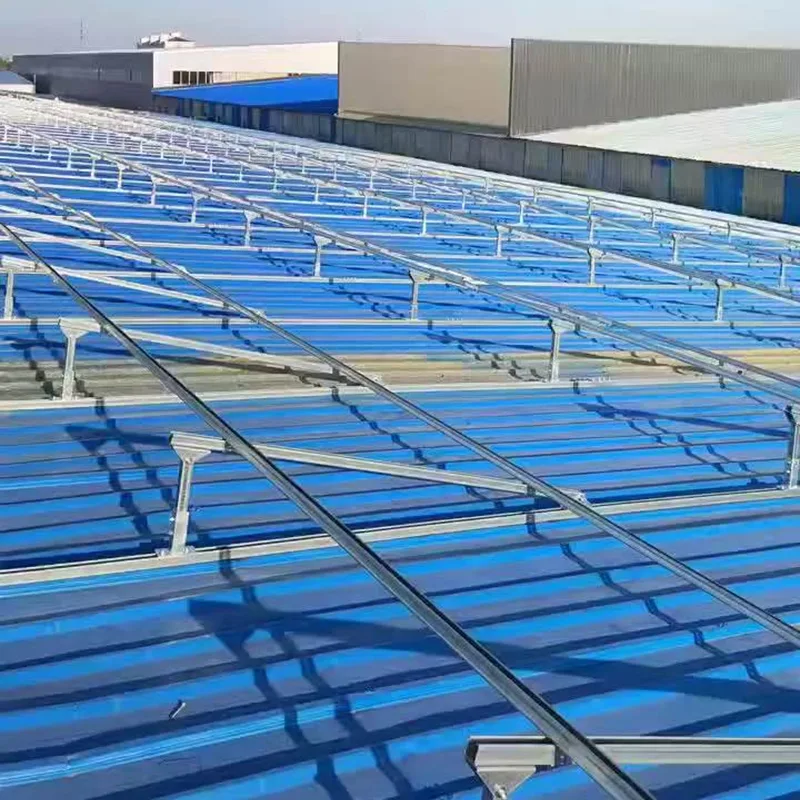

| أساس السقف الفولاذي المطلي بالألوان | تركيب غير مخترق بمشابك مخصصة | لا يضر العزل المائي للسقف. متوافق مع التماس الدائم، والخرز الزاوي، والمقاطع الفولاذية المموجة | |

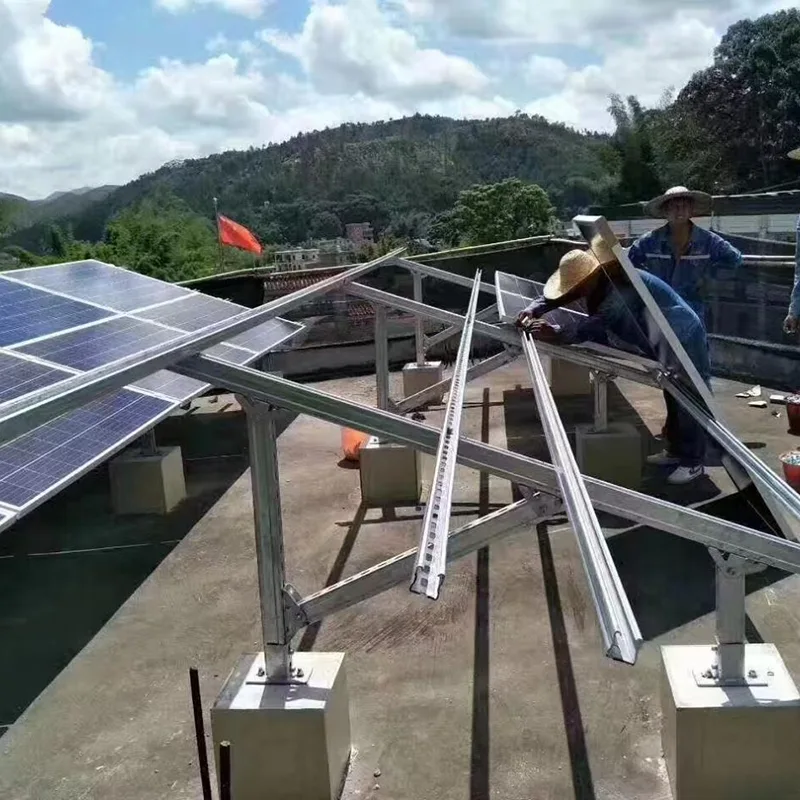

| مؤسسة السقف الخرساني | أسس كتلة الصابورة | لا يوجد تسمير، ولا يسبب ضررًا لهيكل السقف، سريع التركيب/الإزالة؛ مناسبة للأسطح المسطحة والمنخفضة الانحدار | |

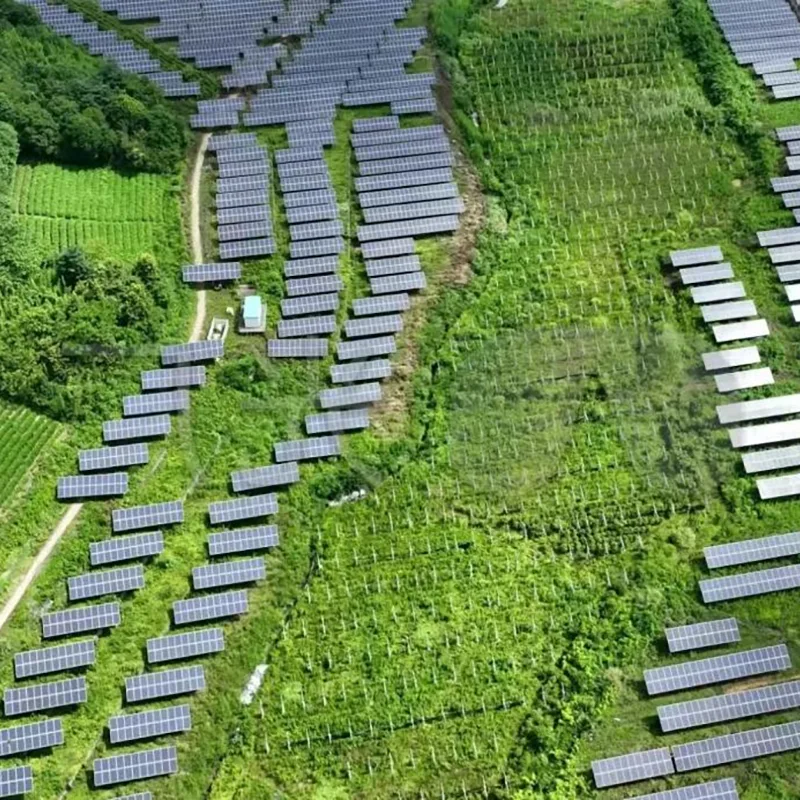

| مؤسسة الجبل الكهروضوئية | أسس كومة قابلة للتعديل، أسس مرساة الصخور | يتكيف مع التضاريس الجبلية مع اختلافات الارتفاع الكبيرة والجيولوجيا المعقدة، مما يقلل من أعمال الحفر الأرضية |
إن دعامة تثبيت الطاقة الشمسية Shixinda مصنوعة من مادة Q355B عالية القوة، وتتميز بثلاثة أنواع رئيسية: الجلفنة بالغمس الساخن، والزنك والألمنيوم والمغنيسيوم، وسبائك الألومنيوم 6063-T5. سمك طبقة الجلفنة هو ≥ 85 ميكرومتر. يمكن أن يصل اختبار رش الملح لنموذج الزنك والألومنيوم والمغنيسيوم إلى 1500 ساعة. وتتمتع بقدرة رائعة على التكيف في البيئات شديدة التآكل مثل المناطق الساحلية والمناطق المالحة والقلوية، مع عمر خدمة تصميمي يصل إلى 25 عامًا، مما يتوافق مع دورة حياة الوحدات الكهروضوئية. يتبع المنتج بشكل صارم معايير الحمل الوطنية ويمكنه تحمل الرياح القوية بـ 12 مستوى وأحمال الثلوج العالية، ويلبي معايير التصميم الزلزالي بـ 8 درجات. التكرار في السلامة الهيكلية كافٍ.
المنتج عبارة عن وحدات مسبقة الصنع ويتم تجميعها بمسامير كاملة في الموقع، دون الحاجة إلى اللحام في الموقع، مما يؤدي إلى تقصير فترة البناء بشكل كبير. يمكن تعديل زاوية الميل من 5 درجات إلى 45 درجة، بما يتوافق مع المكونات كبيرة الحجم مثل 182/210، ويمكن إقرانها بمثبتات أرضية حلزونية، وتركيبات السقف، وقواعد ثقل الموازنة لمختلف الأساسات. يتوفر التخصيص للتضاريس المعقدة مثل الجبال والأسطح الفولاذية الملونة وبرك الأسماك. بالمقارنة مع الأقواس العادية، فإن تصميم التهوية وتبديد الحرارة يقلل من تدهور المكونات، ويمكن لنموذج التتبع زيادة توليد الطاقة بنسبة 15%-30%.
باعتبارها شركة مصنعة للصلب المصدر، فإن Shixinda تتحكم بشكل مستقل في مواصفات الملف الشخصي. يتم إنتاج وبيع الفولاذ على شكل C، والأنابيب المربعة، ومجموعة كاملة من الملحقات المصنوعة من الفولاذ المقاوم للصدأ 304 داخل الشركة، مما يحقق التوازن بين أداء التكلفة وسرعة التسليم. وهو يدعم الطلبات المخصصة لطلبات التصدير بالجملة، ويمكن إعادة تدوير الفولاذ، مما يلبي احتياجات المشاريع الكهروضوئية الخالية من الكربون، ويوفر حلول دعم كاملة مستقرة وموثوقة لمحطات الطاقة الكهروضوئية المحلية والأجنبية.
