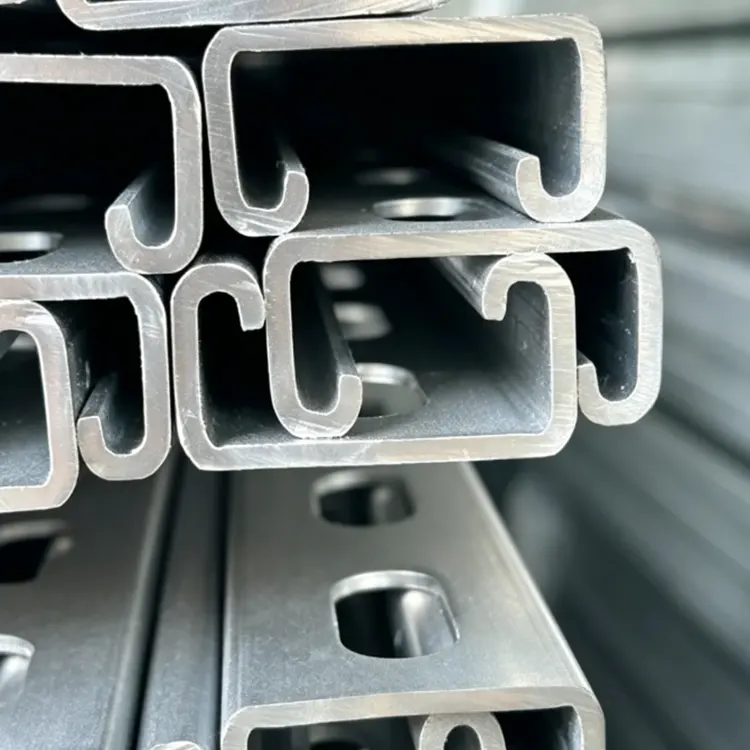

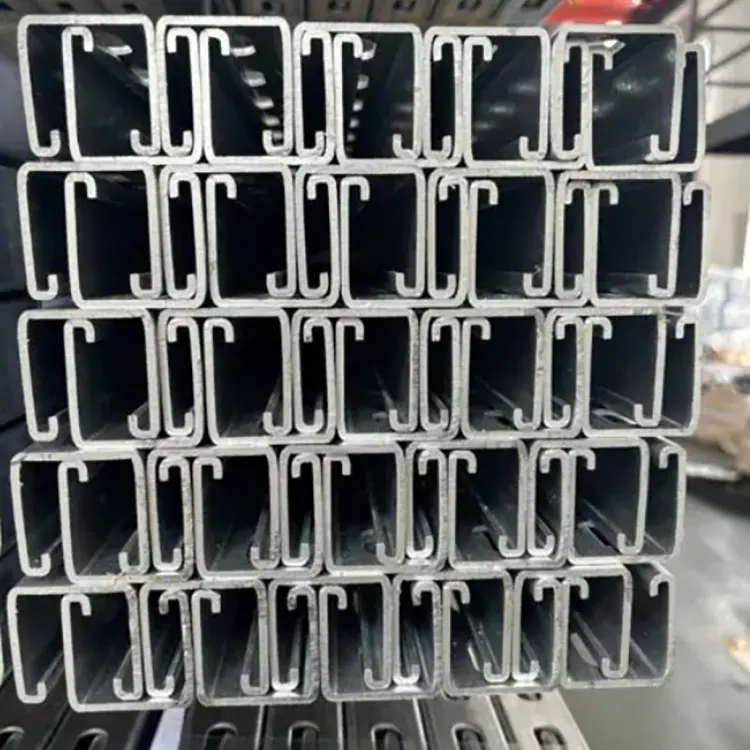

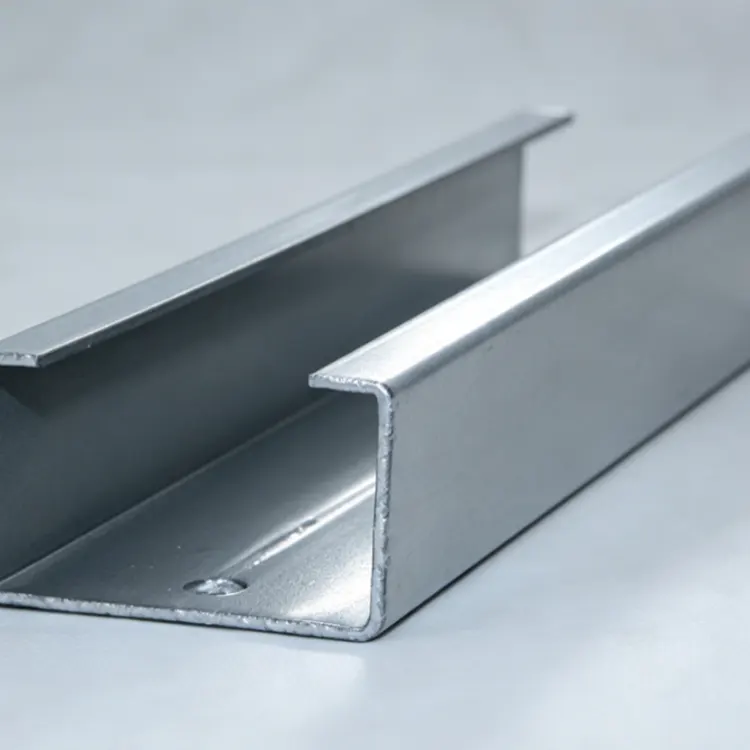

لقد قام موردو Shixinda بإنتاج هذه القناة الفولاذية المشكلة على البارد بشكل خاص، والمعروفة أيضًا باسم الفولاذ المدلفن على البارد على شكل حرف U. يتم تشكيلها عن طريق لف شرائح الصلب في درجة حرارة الغرفة. المقطع العرضي على شكل أخدود "[". إنه ينتمي إلى الفولاذ ذي الجدران الرقيقة المشكلة على البارد ويختلف عن فولاذ القناة المدلفن على الساخن الذي يتم إنتاجه من خلال الدرفلة بدرجة حرارة عالية. إنه يتوافق مع المعيار الوطني GB/T 6728 لمقاطع الصلب المدرفلة على البارد.
|
جدول مواصفات الفولاذ المتساوي للقنوات المشكلة على البارد (قناة U) القياسي GB/T 6728 |
||||||
|
لا. |
نموذج الحجم (H×B×t، mm) |
ارتفاع القسم H (مم) |
عرض الحافة ب (مم) |
سمك قياسي اختياري (مم) |
مادة مشتركة |
سيناريوهات التطبيق الرئيسية |
|
1 |
40×20×ر |
40 |
20 |
1.5/2.0/2.5 |
Q235B/Q355B |
رفوف تخزين صغيرة، وأقواس الكابلات، والعارضة الخفيفة |
|
2 |
50×30×ر |
50 |
30 |
1.5/2.0/2.5/3.0 |
Q235B/Q355B/المجلفن |
رفوف التخزين، العارضة، إطارات المعدات الخفيفة |
|
3 |
60×30×ر |
60 |
30 |
2.0/2.5/3.0 |
Q235B/Q355B |
عوارض الجدار، إطارات الدعم، المدادات الخفيفة |
|
4 |
80×40×ر |
80 |
40 |
2.0/2.5/3.0/4.0 |
Q235B/Q355B/المجلفن |
مدادات المصنع، والأقواس الكهروضوئية، والأرفف المتوسطة |
|
5 |
100×50×ر |
100 |
50 |
2.0/2.5/3.0/4.0/5.0 |
Q235B/Q355B/المجلفن |
مدادات السقف، أعمدة الدعم الكهروضوئية، الهياكل الفولاذية المتوسطة |
|
6 |
120×50×ر |
120 |
50 |
2.5/3.0/4.0/5.0/6.0 |
Q235B/Q355B |
مدادات ثقيلة، قواعد المعدات، إطارات الهياكل الفولاذية |
|
7 |
120×60×ر |
120 |
60 |
2.5/3.0/4.0/5.0/6.0 |
Q235B/Q355B/المجلفن |
الأقواس الكهروضوئية، والمدادات الثقيلة، وإطارات المعدات الميكانيكية |
|
8 |
140×60×ر |
140 |
60 |
3.0/4.0/5.0/6.0 |
س355ب |
الهياكل الفولاذية الكبيرة، وأعمدة الدعم الكهروضوئية، وأقواس الأحمال الثقيلة |
|
9 |
160×60×ر |
160 |
60 |
3.0/4.0/5.0/6.0/8.0 |
Q355B/المجلفن |
كمرات وأعمدة المصنع، الدعامات الكهروضوئية الكبيرة، الهياكل الفولاذية الثقيلة |
|
10 |
180×70×ر |
180 |
70 |
3.0/4.0/5.0/6.0/8.0 |
س355ب |
إطارات المصانع الثقيلة، وقواعد المعدات، ودعم الجسور |
|
11 |
200×70×ر |
200 |
70 |
3.0/4.0/5.0/6.0/8.0/10.0 |
Q355B/المجلفن |
الهياكل الفولاذية الكبيرة، والأعمدة الكهروضوئية الثقيلة، ودعم البنية التحتية |
|
نوع الملف الشخصي |
سيناريوهات التطبيق الرئيسية |
|
قناة U صغيرة رقيقة الجدار (40 × 20 / 50 × 30) |
العارضة، حوامل الكابلات، الأقواس الصغيرة، ملحقات الرف |
|
قناة U القياسية المشكلة على البارد (80×40 ~ 120×60) |
المظلات، قواعد المعدات، الشماعات دعم الأنابيب |
|
قناة C مع الشفاه الداخلية |
مدادات المصنع، والعوارض الرئيسية للأقواس الكهروضوئية |
|
قناة U سميكة الجدار مشكلة على البارد (160×60 / 200×70) |
السندرات شديدة التحمل، وأعمدة الدعم الكهروضوئية الكبيرة، وإطارات المعدات الثقيلة |
- عملية التشكيل على البارد، دقة أعلى للقسم
- سطح نظيف، لا حاجة للطحن الثانوي
- هيكل خفيف الوزن وعالي القوة، يقلل بشكل فعال من الحمل والتكلفة
- تناسق هيكلي جيد، توزيع مستقر ومتوازن للقوة
- قدرة قوية على التكيف للمعالجة العميقة والتخصيص المرن
- ترقية اختيارية للحماية من التآكل، ومقاومة ممتازة للطقس الخارجي
- معايير الجودة الوطنية التي يمكن السيطرة عليها، وقابلية تطبيق هندسية قوية
1. الاختيار على أساس ظروف العمل: يتم استخدام قناة الفولاذ المشكلة على البارد بشكل أساسي لدعم الحمل الخفيف والموحد، ومناسب لدعامات السقف، والدعامات، والأضلاع، والهياكل الحاملة المساعدة؛ بالنسبة للصدمات ذات الأحمال الثقيلة، والعوارض الرئيسية ذات الضغط العالي ذات الضغط العالي، فمن المستحسن أن يتم دمجها مع الفولاذ المدرفل على الساخن للاستخدام، لتجنب تشوه التأثير القوي على المدى الطويل.
2. مواصفات عملية بناء اللحام: تتميز المقاطع المشكلة على البارد بإجهاد متبقي طفيف من العمل البارد، ويجب أن يعتمد اللحام في الموقع لحام البقعة المجزأة وطرق اللحام البطيئة ذات درجة الحرارة المنخفضة، مع تجنب اللحام المركز المستمر بدرجة حرارة عالية، لمنع تركيز الإجهاد المحلي الذي يسبب التشوه والتشقق. قم بإجراء الوقاية من الصدأ ومعالجة إصلاح الطلاء فورًا بعد اللحام.
3. توزيع القوة الموحد أثناء التثبيت: تأكد من استواء سطح التزاوج للملف أثناء التثبيت، واحظر التعليق أحادي النقطة وتجميع الالتواء القسري، لتجنب التحميل اللامركزي الذي يسبب الانحناء الجانبي أو تشوه المظهر الجانبي، وضمان استقرار الهيكل على المدى الطويل.
4. استخدام الحماية من التآكل وفقًا للتصنيف البيئي: لظروف العمل العادية الجافة في الأماكن المغلقة، يمكن اختيار قناة فولاذية سوداء مشكلة على البارد؛ بالنسبة للبيئات الخارجية في الهواء الطلق، ورذاذ الملح الساحلي، والبيئات القلوية الحمضية الرطبة، فمن الضروري استخدام النوع المجلفن بالغمس الساخن، لتأخير شيخوخة طبقة الزنك والصدأ.
5. المعالجة المسبقة للمعالجة العميقة مسبقًا: بالنسبة لمشاريع الدفعات، يوصى بالتحضير المسبق للثقوب والقطع ذو الطول الثابت في المصنع لتقليل المعالجة الثانوية في الموقع، وتقليل أخطاء المعالجة في الموقع وتآكل السطح، وتحسين دقة التثبيت وكفاءة البناء.
6. مقاومة للرطوبة والحماية أثناء التخزين والتكديس: يجب رفع المنتجات النهائية عن الأرض، وتغطيتها بطبقة مقاومة للمطر للتكديس، لتجنب رطوبة الأرض على المدى الطويل ونقع المطر، ومنع سطح المظهر الجانبي من الأكسدة والتحول إلى اللون الأبيض، ونمو الصدأ.
7. الالتزام بالمواصفات القياسية للتكيف: يتبع البناء المحلي والأجنبي بدقة متطلبات المعايير الوطنية GB / T 6728 والمعايير الأوروبية، بالنسبة لمشاريع التصدير، يمكن مطابقة التفاوتات المقابلة ومعايير سمك الجدار حسب الحاجة لضمان الامتثال لقبول المشروع.
ج1: إنها مناسبة للغاية. إنها تتميز بدقة عالية، وسطح أملس، وخفيفة الوزن، ولا تتشوه بسهولة. إنها المادة المفضلة للروافد الفولاذية الخفيفة الداخلية ودعامات الجدران.
A2: الفولاذ المشكل على البارد له أبعاد أكثر دقة، ومظهر أكثر جاذبية، وأخف وزناً. إنها مناسبة للبناء الخفيف والدقيق. يعتبر الفولاذ المدلفن على الساخن مناسبًا بشكل أفضل للحمل الهيكلي الرئيسي للخدمة الشاقة.
A3: تتميز عملية الجلفنة بالغمس الساخن المنتظمة بمقاومة قوية للطقس. يمكن استخدامه بثبات في البيئات الخارجية العادية لفترة طويلة ولا يتطلب عمومًا صيانة متكررة.
A4: يتم دعم التخصيص بالحجم الكامل، والقطع حسب الطول، والحفر الدقيق. يمكن تسليم المكونات النهائية مباشرة، مما يلغي الحاجة إلى المعالجة في الموقع.
ج5: مواصفات الجدار متوسطة السُمك متوافقة تمامًا مع المدادات الكهروضوئية، وتدعم الهياكل الحاملة المساعدة، وهي حاليًا المادة الرئيسية للتجديد الخفيف الوزن باستخدام الألواح الكهروضوئية.
ج6: يمكن لكل دفعة تقديم شهادات المواد ووثائق اختبار المصنع. يتم دعم إعادة فحص العينات وتخليص الصادرات من طرف ثالث.
ج7: يتم دعم عدم القطع وتسليم الدفعات المختلطة وتسليم الطلبات العاجلة. مواصفات المخزون كاملة، ولا يوجد حد أدنى مرتفع لكمية الطلب.
